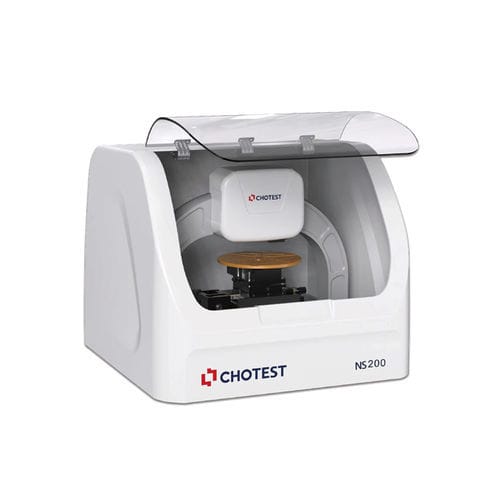

Profilometro a stilo NS200

per misurazione della rugosità di superficieper controlloda laboratorio

Il profilometro nano a stilo NS200 è uno strumento di misura per contatto per rugosità superficiale, misurazione del profilo microscopico, altezza di gradino micro-nano e spessore film. Utilizza un sensore di spostamento sub-angstrom, acquisizione a rumore ultra‑basso, controllo di movimento fine e algoritmi di calibrazione avanzati, fornendo forza di contatto molto bassa e applicabilità a differenti riflessioni superficiali, materiali e durezze — adatto per ispezione in semiconduttori, LED, solare, MEMS, display touch, automotive e dispositivi medicali.

Applicazione

• Semiconduttore
  • Altezza di gradino del film depositato
  • Altezza di gradino del resist per film sottili
  • Misurazione della velocità di incisione
  • Lucidatura chimico‑meccanica (corrosione, puntinatura, flessione)
• Grande substrato
  • Sporgenza e altezza di gradino del PCB
  • Rivestimento di finestre
  • Maschera wafer
  • Rivestimento del chuck del wafer
  • Piastra di lucidatura
• Substrato vetro e display
  • AMOLED
  • Misura dell'altezza di gradino durante lo sviluppo di display LCD
  • Misurazione dello spessore per film di pannelli touch e film sottili per rivestimenti solari
• Film su componenti flessibili
  • Fotodiodo organico
  • Film organici stampati su film e vetro
  • Piste di rame per display touch

Caratteristiche / specifiche tecniche

• Modello: NS200 (disponibile anche NS200-D)
• Osservazione del campione - Vista frontale: fotocamera colore 5MP F.O.V. 2.2 × 1.7 mm (NS200) / fotocamera colore 5MP F.O.V. 10 × 13.4 mm (NS200-D)
• Osservazione del campione - Vista laterale: fotocamera colore 5MP F.O.V. 2 × 2.68 mm (NS200-D), non applicabile a NS200
• Sensore: LVDC a inerzia ultra‑bassa
• Forza di misura: 1–50 mg regolabile
• Stilo: raggio punta 2 μm, angolo 60°
• Campo di corsa XY: X/Y motorizzati 150 mm × 150 mm, livellamento regolabile manualmente
• Stadio R-θ del campione: motorizzato, rotazione continua 0–360°
• Chuck a vuoto: chuck a vuoto da 6 pollici
• Lunghezza scansione singola: 55 mm
• Campo di scansione max: 150 mm (corsa XY) + 55 mm campo di scansione; intervallo massimo 8"
• Altezza massima del campione: 50 mm
• Dimensione wafer max: 200 mm (8")
• Ripetibilità altezza di gradino*: 5 Å @ campo 330 μm / 10 Å @ campo 1 mm (misura altezza 1 μm, 1δ)
• Campo del sensore: 330 μm o 1050 μm (la sonda 330 μm è magnetica; scegliere 330 μm a meno che non sia richiesto un campo ultra‑grande)
• Velocità di scansione: 2 μm/s a 10 mm/s
• Punti di campionamento max per scansione: 12.000
• Dimensioni (L × W × H): NS200: 640 × 610 × 500 mm; NS200-D: 640 × 650 × 530 mm
• Peso: 40 kg
• Alimentazione: AC 100–240 V, 50/60 Hz, 200 W
• Ambiente di lavoro: Umidità 30–40% RH (senza condensazione); Temperatura 16–25 °C (variazione < 2 °C/h); Vibrazione del suolo: 6.35 μm/s (1–100 Hz); Rumore acustico ≤ 80 dB; Flusso laminare d'aria ≤ 0.508 m/s (flusso verso il basso)
• Note: Dati di ripetibilità misurati in laboratorio standard VC-C con tavolo antivibrazioni; se tali condizioni non sono soddisfatte, i dati di ripetibilità raddoppieranno.
