CARATTERISTICHE GENERALI
• Lo sminuzzatore è una macchina adatta per la lavorazione di argille molto dure, sia umide che secche.
• Le zolle provenienti dalle cave vengono ridotte in modo da poter essere accettate dalle macchine di lavorazione successive: mulini o laminatoi.

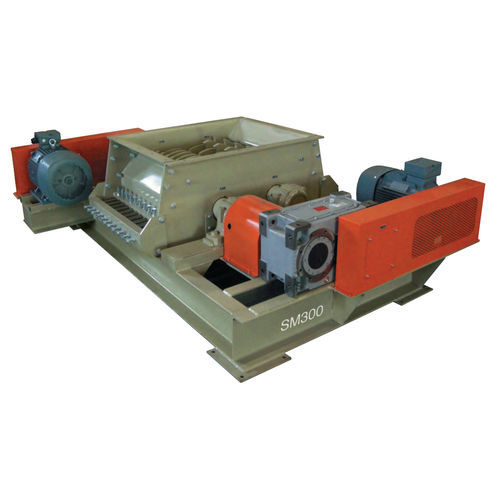

• Lo sminuzzatore è costituito da: intelaiatura in acciaio, elettrosaldata, su cui poggiano un riduttore ed una tramoggia contenenti due cilindri arpionati. Il riduttore è accoppiato ai cilindri per mezzo di due giunti.
• I cilindri sono formati da un albero a sezione quadrata, su cui sono calettati alternativamente arpioni e distanziali per la lunghezza della tramoggia e sono montati in modo che gli arpioni del primo lavorano nello spazio occupato dai distanziali del secondo.
• La velocità differenziata dei due cilindri e la forma degli arpioni permettono di lavorare argille dure.
• Due gruppi di raschiatori, regolabili, penetrano nelle gole dei distanziatori, assicurandone la pulizia.
• Il movimento viene effettuato per mezzo di una puleggia a gole, su cui è montato un limitatore di coppia, la cui funzione è quella di evitare la rottura degli organi meccanici della macchina.
• Questo apparecchio è regolabile per mezzo di una ghiera di registrazione.
• Quando lo sforzo richiesto dalla frantumazione supera quello di taratura, interviene il limitatore che interrompe la trasmissione del moto.
• Per evitare l’usura dell’anello di ferodo, il motore può essere fermato per mezzo di un arresto di fine corsa o di un rilevatore di giri che interrompe il circuito di alimentazione dello stesso.
