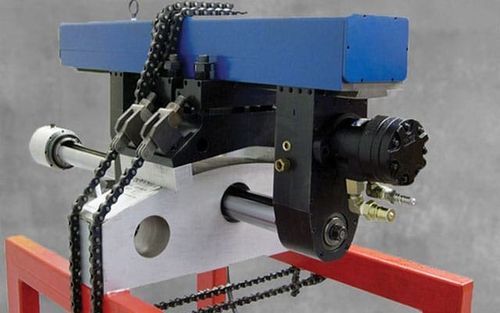

Alesatrice orizzontale BB5500

per pezzi di grandi dimensionicompattadi alta precisione

Panoramica
La CLIMAX BB5500 è progettata per l'alesatura ad alta precisione dei fori dei bulloni di giunti in turbine e grandi macchine rotanti. Progettata per alesare fori calanti in grandi giunti e flange, la BB5500 offre la rigidità e la precisione necessarie per ottenere fori rettilinei e circolari che garantiscono un montaggio preciso dei bulloni.

Lavorazione in campo e applicazioni
Progettata per una lavorazione efficiente in campo, la BB5500 si configura rapidamente e opera in modo affidabile in spazi ristretti dove le alesatrici convenzionali non possono operare. Le funzioni per una rapida configurazione e precisione ripetibile contribuiscono a ridurre i tempi di fermo durante revisioni e manutenzioni. Adatta per giunti turbine e altre applicazioni con grossi giunti, minimizza i tempi di fermo e le rilavorazioni.

Vantaggi del prodotto

• Potente, versatile e facile da usare.
• Esegue fori per bulloni perfettamente allineati alla prima passata.
• Elimina procedure lunghe di rettifica/levigatura.
• Il sistema di montaggio universale per giunti si adatta alle dimensioni standard dei giunti per turbine.
• Rimozione rapida della barra di alesatura senza disturbare la configurazione per misurazioni e ispezioni.
• Molteplici opzioni di avanzamento, inclusa avanzamento meccanico reversibile per applicazioni in spazi limitati per spianatura posteriore e svasatura.
• Opzione di avanzamento elettrico per inversione e rapido ritorno dell'utensile.
• Opzioni di azionamento multiple: pneumatico, idraulico o elettrico su misura.
• Compatibile con utensili HSS o in metallo duro.
• Design compatto: estremamente rigido e compatto; installazione a operatore singolo adatta agli spazi ristretti.
• Incastro minimo per azionamento rotativo e avanzamento assiale: 2,0 in (50,8 mm) tra il diametro esterno del mozzo dell'accoppiamento e il centro del bullone.

Specifiche tecniche

• Modello: BB5500
• Marca: CLIMAX
• Diametro barra: 2,5 in o opzionale 1,875 in (63,5 mm o opzionale 47,6 mm)
• Diametro di alesatura: 2,1–4,2 in (53,3–106,7 mm)
• Corsa max.: lunghezza della barra
• Coppia al bar: 65 ft-lb (88,1 N·m)
• Opzioni di alimentazione: pneumatico o idraulico (opzione elettrica personalizzata disponibile)
