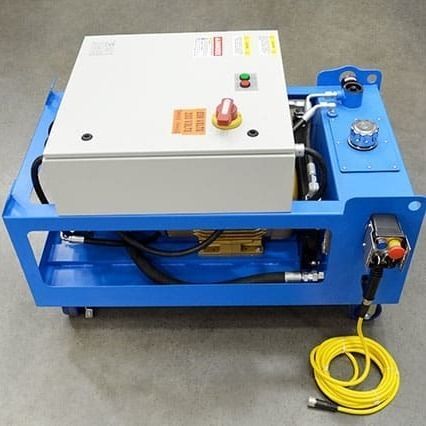

Centralina idraulica con motore idraulico HP series

di macchina utensilefissa

Panoramica
L'unità di potenza idraulica CLIMAX è progettata per fornire potenza idraulica affidabile e ad alte prestazioni alle macchine utensili portatili impiegate in applicazioni di campo gravose. Progettata per supportare i sistemi di lavorazione CLIMAX, ogni unità assicura portata e pressione costanti per un funzionamento fluido e preciso in ambienti industriali come carpenteria pesante, energia e progetti infrastrutturali.

Configurazioni

• Potenze disponibili: 10 HP e 25 HP.
• Opzioni di tensione di rete: 208–230 V, 230 V, 380–415 V, 460 V e 575 V (configurazioni disponibili in base ai requisiti applicativi).

Vantaggi del prodotto
Qualità e versatilità

• Telaio robusto con ruote in uretano da 6 pollici (152,4 mm) per mobilità in campo.
• Ampia gamma di tensioni di alimentazione supportate con potenze 10 o 25 HP per diverse applicazioni.
• Telecomando a sospensione per operare facilmente in spazi ristretti.
• Comando sospeso a 3 assi incluso di serie per l'uso con fresatrici lineari.
• Raccordi a sgancio rapido per connessioni veloci dei tubi; disponibili serie Parker 60 o raccordi a faccia piana anti-perdita compatibili ISO 16028.
• Valvola di scarico manuale per rilasciare la pressione intrappolata e permettere un collegamento rapido e sicuro dei tubi flessibili.

Prestazioni affidabili

• Bomba a cilindrata variabile per maggiore potenza, performance e controllo preciso della velocità; fornisce coppia completa su tutta la gamma di regimi.
• Valvola di controbilanciamento di serie sui modelli HP1000 e HP2500 per garantire funzionamento regolare durante tagli interrotti e corse su/giù.
• Scambiatore di calore raffreddato a ventola per prevenire il surriscaldamento dell'olio e la perdita di potenza.
• Manometro integrato nel filtro per indicare visivamente quando è necessaria la sostituzione dell'elemento filtrante.

Funzioni di sicurezza integrate

• Blocco idraulico (HP1000 e HP2500) che impedisce lo spostamento o l'abbassamento dell'utensile; si sblocca automaticamente alla pressione del pulsante di avvio sul pendent.
• Interruttore di scollegamento con blocco sull'alimentazione principale conforme ai requisiti OSHA.
• Interruttore principale (magnetotermico) per proteggere il circuito derivato secondo le norme NEC.
• Valvola di sfogo integrata e manometro di sistema per la sicurezza dell'operatore.
• Monitor di sequenza di fase per proteggere la pompa da inversione di rotazione, funzionamento in monofase o significativi squilibri di tensione.
• Certificata CE e conforme a OSHA, NFPA 70 e NFPA 79.

Specifiche (tabella)
Potenza: 10 HP e 25 HP
Linea guida generale: 1 HP (746 watt) = 1 gpm a 1500 psi (103 bar)
Formula reale: 1 HP = psi x gpm / 1714
Esempio: 1500 psi (103 bar) x 1 gpm / 1714 = 0,875 HP

Caratteristiche tecniche

• Opzioni di potenza: 10 HP, 25 HP.
• Opzioni tensione di rete: 208–230 V, 230 V, 380–415 V, 460 V, 575 V (configurazioni nazionali).
• Pompa a cilindrata variabile per coppia piena su tutto l'intervallo di velocità.
• Valvola di controbilanciamento standard su HP1000 e HP2500.
• Comando sospeso 3 assi (standard per fresatura lineare) e telecomando remoto.
• Raccordi rapidi: Parker serie 60 o faccia piana ISO 16028 anti-perdita.
• Valvola di scarico manuale per connessione sicura dei tubi.
• Scambiatore di calore raffreddato a ventola per controllo termico.
• Manometro integrato al filtro per monitoraggio della manutenzione.
• Blocco idraulico per prevenire la deriva dell'utensile (HP1000/HP2500).
• Interruttore di scollegamento con blocco e interruttore principale per la sicurezza elettrica.
• Monitor di sequenza di fase per protezione contro inversione di rotazione e monofase.
• Conformità: CE, OSHA, NFPA 70, NFPA 79.
• Progettata per il supporto di macchine utensili portatili in carpenteria pesante, energia e infrastrutture.
