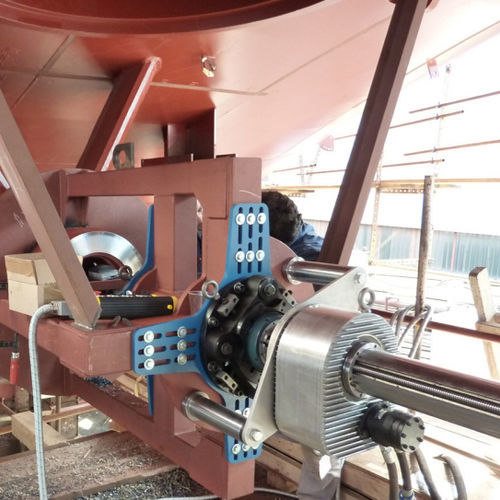

Barenatrice portatile per sfacciatura BB7100

Panoramica
La CLIMAX BB7100 è un'alesatrice in linea modulare ad alta capacità progettata per l'alesatura di precisione nella riparazione di attrezzature pesanti, nella manutenzione industriale e nella fabbricazione. Le corse di alesatura sono limitate solo dalla lunghezza della barra; i supporti cuscinetto modulari e i componenti intercambiabili consentono una rapida configurazione per lavorazioni in loco o in officina.

Vantaggi del prodotto

• Portatile con potenza da macchina fissa: trasmissione idraulica che fornisce elevata coppia alla barra per alesature di grande diametro.
• Motore idraulico ad alta coppia (esempio: 11,3 in³ / 185 cm³, ca. 2280 ft‑lb / 3090 N•m a 29 rpm).
• Ampia gamma di lavorazioni: diametri di alesatura 10,25–58,25 in (260,4–1479,6 mm); gamma di spianatura 9,6–62,5 in (243,8–1587,5 mm).
• Componenti compatti e modulari per rapida messa in servizio; molti elementi sollevabili a mano per ridurre i tempi di fermo.
• Bracci opzionali a doppia azione per alesatura/spianatura e possibilità di operare con due teste per operazioni combinate o simultanee.
• Barre cromate forate con rettilineità 0,001 in per piede e opzioni con bersagli ottici.
• Accetta utensili standard industriali con gambo quadrato nominale 1 in (25,4 mm); sem dado regolabile e regolazione gioco per manutenzione in campo.

Design e caratteristiche

• Portautensili modulare a telaio diviso che trasferisce le forze di lavorazione direttamente alla barra tramite pattini di guida regolabili.
• Cuscinetti ID e end-mount con rulli sferici a bloccaggio conico; supporto finale regolabile ±0,625 in (15,9 mm) per centratura.
• Guide a sezione quadrata per tutta la lunghezza sui bracci di alesatura/spianatura per rapido posizionamento; portautensili rotante per configurazioni flessibili.
• Il portautensili Net-fit può essere bloccato per spianatura o regolato per alesatura per eliminare giochi e massimizzare la rigidità.

Specifiche
Diametro barra: 5 in (127 mm)
Diametro alesatura: 10,25 – 58,25 in (260,4 – 1479,6 mm)
Corsa max: limitata dalla lunghezza della barra
Coppia alla barra: 750 – 2900 ft‑lb (1020 – 3930 N•m)
Opzione alimentazione: Idraulico

Specifiche tecniche

• Modello: BB7100
• Diametro barra: 5 in (127 mm)
• Intervallo diametri di alesatura: 10,25 – 58,25 in (260,4 – 1479,6 mm)
• Corsa massima: capacità su tutta la lunghezza, limitata dalla lunghezza della barra
• Coppia alla barra: 750 – 2900 ft‑lb (1020 – 3930 N•m)
• Opzione alimentazione: motore idraulico (es. 11,3 in³ / 185 cm³)
• Design modulare con tre gruppi di supporto cuscinetti intercambiabili
• Bracci opzionali a doppia azione; supportata operazione a due teste
• Accetta utensili standard del settore, gambo quadrato 1 in (25,4 mm)
• Barre cromate forate; bersagli ottici disponibili
