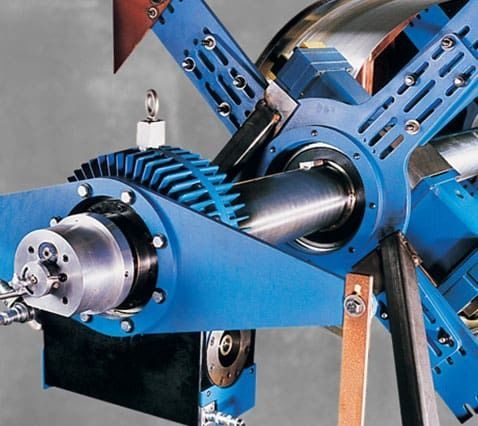

Barenatrice portatile per sfacciatura BB8100

Panoramica
La BB8100 di CLIMAX è un'alesatrice in linea portatile e versatile per alesatura di precisione, adatta all'uso in officina e in campo. Progettata per un allestimento rapido e flessibile, offre un elevato rapporto potenza-peso e un funzionamento ad alta velocità per incrementare la produttività. La costruzione compatta e modulare consente rapida mobilitazione, riduzione dei tempi di preparazione e mantenimento di tolleranze di lavorazione costanti su un'ampia gamma di interventi di riparazione e produzione.

Capacità e applicazioni
Progettata per lavori su larga scala, la BB8100 alesatrice tratta diametri da 14,5 a 85,6 pollici (368,3–2174,2 mm). Combinando una significativa capacità di alesatura con un ingombro efficiente, la macchina riduce i tempi di fermo e massimizza le prestazioni di lavorazione — adatta per riparazione di attrezzature pesanti, edilizia, estrazione mineraria e manutenzione industriale.

Caratteristiche principali

• Soluzione portatile per alesatura in linea, utilizzabile in campo e in officina con componenti modulari per un allestimento rapido.
• Opzione motore idraulico; esempio cilindrata 11,3 in³ (185,3 cm³) che produce circa 4783 ft•lb (6484,9 N•m) di coppia alla barra a 15,1 rpm.
• Alesaggi da 14,5 – 85,6 in (368,3 – 2174,2 mm); capacità di spianatura da 14 – 97,7 in (355,6 – 2481,6 mm) con accessori di spianatura.
• Cuscinetti ID e di montaggio finale con rulli sferici e bloccaggio conico; supporto terminale regolabile di ±0,25 in (6,35 mm) per centrare la barra.
• Brazzi opzionali a doppia azione per alesatura/spianatura che ampliano il raggio di lavoro e permettono entrambe le operazioni senza cambiare attrezzature; guide a squadra per tutta la lunghezza dei bracci per posizionamento rapido.
• Porte-utensili Net-fit a telaio diviso per installazione semplificata; serraggio alla barra per spianatura e regolazione per alesatura net-fit; semidado regolabile/rimuovibile per flessibilità.
• Supporto per configurazione teste alesatrici anteriore e posteriore (possibilità di usare due teste contemporaneamente).
• Blocco portautensili accetta utensili standard con codolo quadro nominale da 1 in (25,4 mm); il porta-utensile può essere ruotato per setup flessibili incluse alcune configurazioni a sbalzo.
• Il portautensili modulare convoglia le forze alla barra tramite pattini guida regolabili per aumentare la rigidità.
• Barre cromate dure, dritte entro 0,001 in per piede (0,0254 per 304,8 mm); barre forate opzionali con bersagli ottici disponibili.
• Dado di regolazione gioco per interventi in campo per eliminare il gioco e prolungare la vita utile.

Specifiche (tabella)
SPECIFICHE | INCH | METRICO
Diametro barra | 8 in | 203,2 mm
Diametro alesatura | 14,5 – 85,6 in | 368,3 – 2174,2 mm
Corsa max. | lunghezza della barra | lunghezza della barra
Coppia alla barra | 3350 – 6068 ft•lb | 4542 – 8227 N•m
Opzione alimentazione | Idraulico | Idraulico

Note tecniche e funzionalità

• Porte-utensili Net-fit con telaio diviso per installazione semplificata e fissaggio a morsetto sulla barra.
• Semidado regolabile e rimovibile per facilitare la lavorazione di più fori e la rimozione del portautensili.
• Guide a squadra per tutta la lunghezza dei bracci per rapido posizionamento e serraggio sicuro.
• Portautensili accetta utensili con codolo quadro da 1 in (25,4 mm); il porta-utensile rotante consente configurazioni diverse, incluse alcune opzioni a sbalzo.
• Accessori opzionali: bracci a doppia azione alesatura/spianatura, accessori di spianatura, unità di avanzamento assiale, indicatori e bersagli ottici per barre forate.

Specifiche tecniche

• Modello: BB8100
• Marca: CLIMAX
• Diametro barra: 8 in (203,2 mm)
• Diametro alesatura: 14,5 – 85,6 in (368,3 – 2174,2 mm)
• Campo di spianatura (con accessori): 14 – 97,7 in (355,6 – 2481,6 mm)
• Coppia alla barra: 3350 – 6068 ft•lb (4542 – 8227 N•m)
• Opzione alimentazione: Idraulico (motore idraulico esempio: 11,3 in³ / 185,3 cm³, ca. 4783 ft•lb / 6484,9 N•m a 15,1 rpm)
• Utensili: accetta utensili con codolo quadro nominale 1 in (25,4 mm); supporta configurazioni teste anteriore/posteriore
• Costruzione: barre cromate dure; barre forate opzionali con bersagli ottici; semidado regolabile/rimovibile; dado di regolazione gioco
• Applicazioni tipiche: riparazione attrezzature pesanti, edilizia, estrazione mineraria, manutenzione industriale
