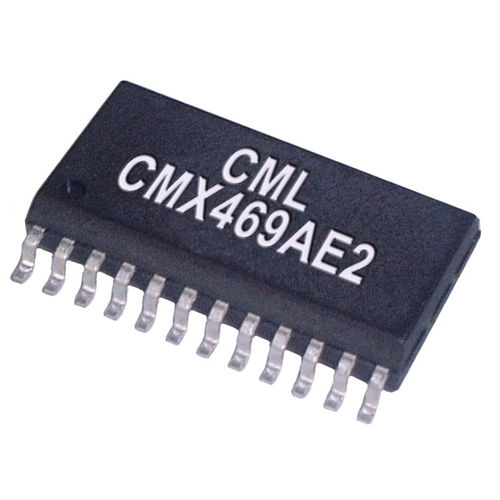

Circuito integrato modem di comunicazione CMX469A

di datiIPper il settore industriale

Il CMX469A è un circuito LSI CMOS che funziona come modem FFSK full-duplex a 1200, 2400 o 4800 baud. Le frequenze di marcatura e spazio sono rispettivamente 1200/1800, 1200/2400 e 2400/4800Hz. Le frequenze dei toni sono a fase continua; le transizioni avvengono al punto di attraversamento dello zero. Viene utilizzato un oscillatore Xtal comune con una scelta di due frequenze di clock (1,008 MHz o 4,032 MHz) per fornire la velocità di trasmissione, le frequenze di trasmissione e la sincronizzazione Rx e Tx. Il modem include circuiti per il rilevamento della portante e il recupero del clock Rx, entrambi disponibili come pin di uscita. I percorsi Rx, Tx e Carrier Detect contengono un filtro passa-banda per garantire condizioni di segnale ottimali. Il CMX469A dimostra un'elevata sensibilità e un buon bit-error-rate in condizioni di segnale avverse. Questo dispositivo a basso consumo richiede pochi componenti esterni ed è disponibile in pacchetti SOIC e TSSOP di plastica di piccolo formato. Caratteristiche Velocità di trasmissione dati selezionabile: 1200/2400/4800 Baud Full Duplex FFSK Filtri passabanda Rx e Tx Funzionalità di recupero del clock e rilevamento della portante Ingressi Xtal/Clock selezionabili a pin: - 1,008 MHz o 4,032 MHz Controllo semplice: Nessun µP richiesto Applicazioni Dati via radio Segnalazione radio PMR e cellulare Collegamenti per la localizzazione automatica dei veicoli (GPS differenziale) Terminali dati portatili Telefono personale/cordless Segnalazione di controllo industriale Requisiti di alimentazione 2.da 7 a 5,5 V
