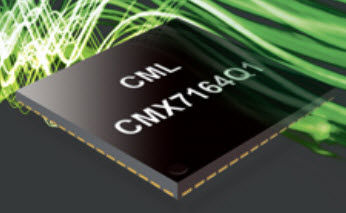

Circuito integrato modem di comunicazione CMX7164 series

packet-baseddi datiwireless

Il modem dati wireless multimodale CMX7164 è un dispositivo half-duplex che supporta le modalità 4/16/32/64 QAM, 2/4/8/16 FSK, GMSK/GFSK e V.23 in più spaziature di canale, sotto controllo host. Un'interfaccia analogica integrata supporta il collegamento diretto a ricetrasmettitori radio I/Q a IF zero con pochi componenti esterni; non sono necessari codec esterni. I sottosistemi ausiliari intelligenti ADC, DAC e GPIO svolgono funzioni preziose e riducono al minimo l'interazione con l'host e le risorse di I/O dell'host. Due generatori di clock di sistema sintetizzati sviluppano segnali di clock da utilizzare fuori dal chip. L'interfaccia master C-BUS/SPI espande le porte C-BUS/SPI dell'host per controllare dispositivi esterni. Il dispositivo utilizza la tecnologia dei componenti FirmASIC. I sottosistemi on-chip sono configurati da un file di dati Function Image e definiscono le funzioni e le caratteristiche del dispositivo. Gli ingressi differenziali sono ideali per il collegamento diretto ai circuiti integrati RF Building Block, come i circuiti integrati di conversione diretta RF CMX994, CMX994A e CMX994E Caratteristiche GMSK, GFSK FI-1.x 2-FSK, 4-FSK, 8-FSK, 16-FSK F12.x 4-QAM, 16-QAM, 32-QAM, 64-QAM FI4.x V.23 FI6.x Due rilevatori di sincronizzazione dei fotogrammi Rilevamento automatico della sincronizzazione dei frame Correzione della frequenza della portante Rx Misurazione della qualità del segnale di ricezione Compatibile via etere con i modem standard Modalità pacchetto dati robusta Interfaccia seriale host C-BUS: Simile a SPI con indirizzamento dei registri FIFO di lettura/scrittura da 128 byte/buffer di dati Interfaccia seriale Master C-BUS/SPI: Per dispositivi slave esterni Modalità passante Interfaccia radio analogica I/Q ad alte prestazioni: Tx e Rx: 'Collegamento diretto' al ricetrasmettitore a zero IF Filtri RC esterni semplici Filtri configurabili per il modellamento degli impulsi Rx e Tx Filtro IF digitale Rx riconfigurabile Controllo della deviazione senza trim manuale
