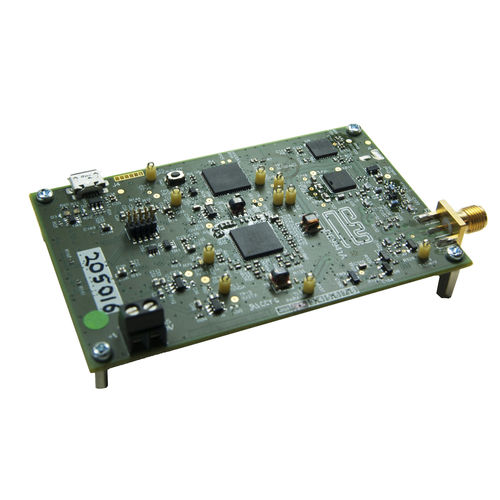

Modulo modem di comunicazione DE9941A

di datiUHFFSK

Il DE9941A è una piattaforma dimostrativa di modem dati wireless UHF compatta che utilizza il ricevitore a conversione diretta CMX994E, il trasmettitore a loop di feedback cartesiano CMX998 e il modem dati wireless multimodale ad alte prestazioni CMX7364. Le dimensioni ridotte della piattaforma di valutazione sono dovute alla natura altamente integrata delle soluzioni CML IC e l'architettura definita dal software consente di supportare più larghezze di banda (12,5/25/50kHz) e tipi di modulazione con un unico progetto hardware. Sebbene i componenti utilizzati supportino il funzionamento da 100 MHz a 1 GHz, il progetto è ottimizzato per il funzionamento nella banda di 350-400 MHz. La scheda può essere utilizzata per dimostrare le prestazioni di ricezione e trasmissione con modulazione multilivello di tipo QAM, FSK e GMSK. Utilizzando il controller host ARM integrato, è possibile dimostrare un ricetrasmettitore completo interfacciandosi a un PC host tramite USB, con script disponibili per impostare la scheda come ricetrasmettitore, nonché per eseguire test BER e il funzionamento solo in modalità di trasmissione. Caratteristiche Soluzione modem UHF completa Controller ARM a bordo con gestore di script e interfaccia USB Dimensioni di una carta di credito - 87 mm x 55 mm Ampi punti di test per l'interrogazione del segnale 12.supporto dei canali 5/25/50kHz Supporta la modulazione m-QAM 192kbps in un canale a 50kHz 1 Watt di potenza di trasmissione Progettato per soddisfare le norme EN 302 561 / EN 300 113 Applicazioni Modem VHF/UHF IoT industriale Telemetria SCADA Cinematica in tempo reale Sistemi militari Modem satellitari (stadio IF) Requisiti di alimentazione 4.5 V
