Microcontrollore di comunicazione DE70322T

10 bitsprogrammabileARM

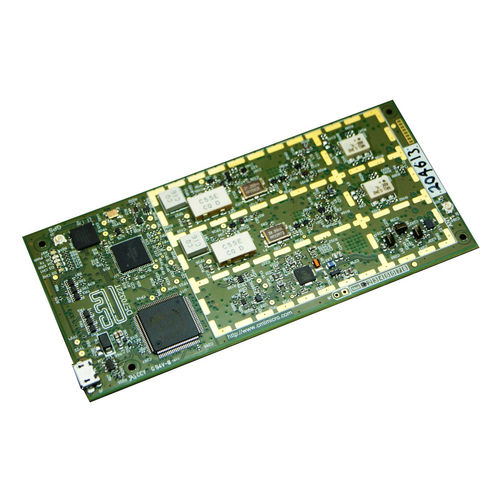

Il DE70322T è un dimostratore di tecnologia AIS Classe B e un pacchetto di progettazione di riferimento che consentirà ai produttori di introdurre rapidamente sul mercato un ricetrasmettitore AIS di Classe B. Questa piattaforma flessibile offre un nuovo percorso a basso costo per lo sviluppo di un ricetrasmettitore AIS di classe B, la sua certificazione e l'immissione sul mercato in modo rapido e senza problemi. Il DE70322T implementa un ricevitore a doppio canale / trasmettitore singolo su 161,975 MHz (canale AIS 1) e 162,025 MHz (canale AIS 2) con una spaziatura tra i canali di 25 kHz e una velocità di trasmissione dati via etere di 9600bps. I ricevitori sono programmabili sull'intera banda marina (da 156.000 a 162.050 MHz), mentre il trasmettitore è ottimizzato per l'uso nella banda marina superiore (da 160.000 a 162.050 MHz). Il progetto è una piattaforma flessibile basata sul processore di protocollo e banda base AIS marino CMX7032. Immagini delle funzioni Sono disponibili due immagini funzionali™: fornire il funzionamento completo dell'AIS di Classe B che forniscono il funzionamento completo dell'AIS marino di Classe B con l'aggiunta del funzionamento di exactTrax™ e exactSeNS Il microcontrollore ARM a bordo (STM32F411VET6) consente a un host collegato via USB di controllare direttamente il CMX7032 utilizzando il linguaggio di elaborazione degli script CML, ma implementa anche una funzionalità di base di solo Rx che può essere utilizzata direttamente con un plotter adatto basato su PC. Un header JTAG consente ai progettisti di implementare il proprio codice e/o di realizzare uno stack di protocollo CSTDMA di Classe B completo. La memoria e la capacità di elaborazione sono sufficienti per implementare uno stack di protocollo SOTDMA di Classe-B (IEC 62287-2), ma l'uscita RF del pcb è limitata a 2W.
