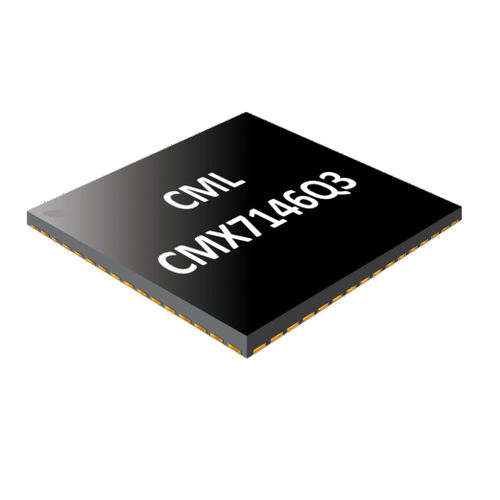

Circuito integrato radio trasmettitore RF CMX7146

di datilong-rangerinforzato

Il CMX7146 è un trasmettitore di dati flessibile che supporta la modulazione BPSK (Binary Phase Shift Keying) e BPSK differenziale (talvolta chiamata PRK, Phase Reversal Keying o 2PSK). La modulazione BPSK viene spesso utilizzata quando è necessaria una comunicazione dati robusta e a lungo raggio. È inoltre semplice da demodulare ed efficiente dal punto di vista energetico. Il CMX7146 genera precisi segnali analogici in fase e in quadratura in banda base, che consentono di generare il segnale trasmesso con un'elevata precisione, rendendolo adatto alla conversione verso l'alto di una portante RF a scelta dell'utente. Il dispositivo supporta trasmissioni grezze (bit in entrata, dati di modulazione in uscita) e precaricate (messaggi in entrata, dati di modulazione in uscita) e dispone anche di un ingresso di trigger di trasmissione (Tx) per consentire trasferimenti di dati temporizzati con precisione. È inoltre possibile utilizzare un DAC a rampa dell'amplificatore di potenza per controllare i burst di trasmissione che possono essere sincronizzati come parte della sequenza di trasmissione. Funzionante con un'alimentazione di 3,3 V, il CMX7146 è stato progettato utilizzando la tecnologia FirmASIC® di CML. Un file Function Image™ (FI), che definisce le capacità operative del dispositivo, è disponibile sul portale tecnico CML. Caratteristiche Velocità di trasmissione dati supportate 600/1200/2400/3600/4800/9600bps Fino a 13 byte per burst DAC a rampa PA Uscite IQ in banda base per la modulazione RF Convertitori di dati aggiuntivi Interfaccia di controllo seriale C-BUS (compatibile SPI) BPSK semplice o differenziale Filtro RRC programmabile a=0.2/0.3/0.35 Basso consumo energetico 7mA TX 1200bps 15mA 9600bps Opzioni di clock flessibili Controllo tramite porta per il convertitore IQ up Convertitori ausiliari per l'interfacciamento con i sensori 3.alimentazione a 3V Piccolo pacchetto 48QFN (Q3) Applicazioni Segnalatori di emergenza Trasmettitori IIoT Comunicazioni Cube SAT
