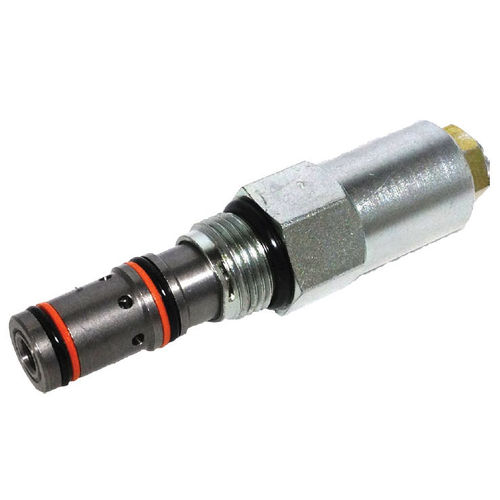

Questa valvola di bilanciamento a 3 vie, pilotata esternamente, è di dimensioni 8, a cartuccia, a bassa perdita con sfiato idraulico. La sezione di controllo permette il flusso libero dalla valvola direzionale (bocca 2) al carico (bocca 1), mentre normalmente blocca il flusso dalla bocca 1 alla bocca 2. Il flusso inverso viene bloccato fino a quando non viene applicata la pressione di pilotaggio nell'attacco 3. Quando la pressione di carico sulla bocca 1 supera la pressione impostata, la valvola di sicurezza viene attivata e la pressione viene scaricata dalla bocca 1 alla bocca 2.
Applicazioni
Le valvole di bilanciamento singole sono normalmente utilizzate quando il carico è unidirezionale, come ascensori, gru o argani. Nelle applicazioni di mantenimento del carico, possono essere utilizzate come valvole rompitubo se installate vicino o in un attuatore. Le valvole doppie possono essere utilizzate per il controllo bidirezionale dei carichi nelle applicazioni motorizzate, o per i cilindri che superano il centro.
---
