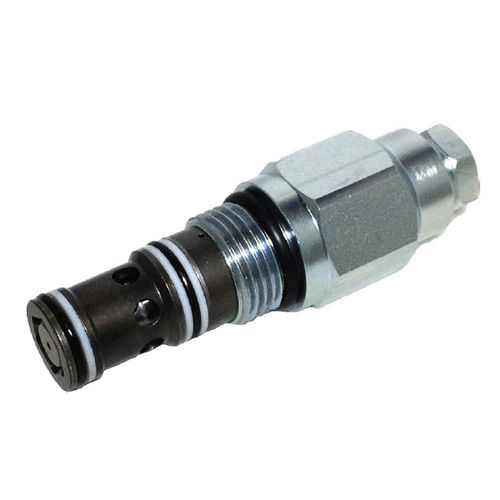

CB10-HV: Valvola del contrappeso, 10 dimensione, sfiato idraulico. Questa valvola è perdita ported, esternamente pilotata e bassa di 3. La sezione del controllo permette il flusso libero dalla valvola direzionale (porto 2) al carico (porto 1), mentre normalmente blocca il flusso da flusso inverso del porto 2. del porto 1 è bloccato fino ad applicare la pressione pilota a porto 3. Quando la pressione del carico a porto 1 aumento sopra la regolazione di pressione, la valvola a sfera intergral è attivata e la pressione è porto alleviato 1 - porto 2.
Applicazioni
Le singole valvole del contrappeso sono utilizzate normalmente quando il carico è unidirezionale, quali gli ascensori aerei, gru, o argani. Nel carico che tiene le applicazioni, possono essere usate come valvole della tubo-rottura una volta installate vicino o all'interno di un azionatore. Le valvole doppie possono essere utilizzate per il controllo dei carichi bidirezionale nelle applicazioni del motore, o per i cilindri che superano il centro.
---
