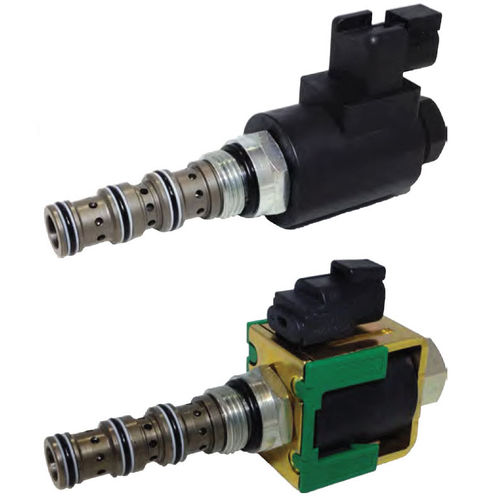

Ciò è un ad azione diretta, 2 posizioni, 4 modi, elettrovalvola a solenoide a bobina di 10 dimensioni. Una volta de--engergized, il flusso dei blocchi SV10-24-02 a tutti i porti. Una volta stimolata, la bobina si sposta per permettere i porti 3 - 4 di flusso e porti 2 - 1. Segua «i limiti della busta di funzionamento» per assicurare lo spostamento della valvola durante il funzionamento.
Applicazioni
Queste valvole a bobina soprattutto sono utilizzate nelle applicazioni mobili ed industriali per il controllo della direzione del flusso in un circuito, come i motori o i cilindri. Le valvole a bobina del solenoide sono ad azione diretta e rispondono rapidamente per arrotolare l'input di tensione. Le valvole della bobina avranno certa perdita dovuta avvolgere lo spazio, in modo da se la vostra applicazione non richiede perdita ai porti di lavoro, applicano una valvola a fungo bassa di perdita, come la valvola di ritenuta di PO, la valvola del contrappeso, ecc., oltre a questa elettrovalvola a solenoide.
Questa valvola può funzionare con una pressione di entrata di 315 barre su porto 3 per 400.000 cicli. Il porto 1 può essere pressurizzato a 210 barre, ma non è inteso per uso come entrata (carro armato soltanto).
---
