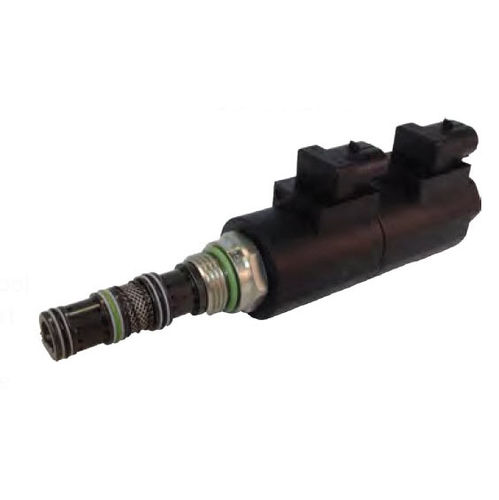

Elettrovalvola a comando diretto SV10-34-14

a 2 vieidraulicaa cassetto

Ciò è un ad azione diretta, 3 posizioni, elettrovalvola a solenoide a bobina di 4 modi. Una volta neutralizzato, lo SV10-34-14 permette i porti 3 - 2 di flusso e porti 4 - 1. Quando la bobina S1 è stimolata, gli spostamenti della bobina alla posizione di galleggiante, permettendo flusso da porti 2 e 4 a porto 1, mentre bloccando flusso a porto 3. Quando la bobina S2 è stimolata, la bobina si sposta per permettere i porti 2 - 1 di flusso e porti 4 - 3. Lo SV10-34-14 viene standard con una un-direzione, provvigione supplementare manuale dell'a pressione. Quando la provvigione supplementare manuale è spinta, gli spostamenti della bobina che seguono la logica di eccitazione dello S2. Lo SV10 usa una cavità di 10 dimensioni e un filtro facoltativo da 500 micron è disponibile. Applicazioni Queste valvole sono utilizzate tipicamente per controllo direzionale per le funzioni del cilindro o del motore, per funzionare in avanti, invertire, o galleggi liberamente. Le domande di questo disegno schematico comprendono gli spazzini (spazzi il controllo di altezza) e l'altezza dell'intestazione dell'andanatrice. Utilizzi una valvola di riduzione della pressione prima del porto «di P» per dirigere la forza. Questa valvola può anche applicarsi ad un azionamento d'inversione del fan con una pompa a portata variabile regolata a pressione. Il disegno schematico permette che il fan si sposti uniformemente da in avanti per invertire. Ulteriormente, se l'azionamento del fan perde il potere, gli spostamenti della bobina alla posizione centrale ed il fan restituisce la direzione di andata. Questa valvola può funzionare con una pressione di entrata di 315 barre su porto 3 per 300.000 cicli. Il porto 1 può essere pressurizzato a 150 barre, ma non è inteso per uso come entrata (carro armato soltanto).
