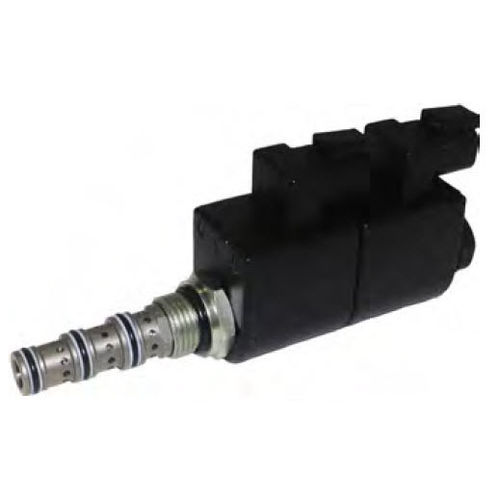

Elettrovalvola a solenoide, a bobina, 3-Position, 4-Way, dimensione 08. Una volta neutralizzato, lo SV08-34-03 è centro aperto ed apre il flusso fra tutti e quattro i porti. Quando la bobina S1 è stimolata, la bobina si sposta per permettere il porto 3 di flusso - il porto 4 e porti 2 - 1. Quando la bobina S2 è stimolata,
la bobina si sposta per permettere il porto 3 di flusso - il porto 2 e porti 4 - 1. Segua i limiti di funzionamento di Envelope per assicurare lo spostamento della valvola durante il funzionamento. Lo SV08-34-03 viene standard con una un-direzione, provvigione supplementare manuale dell'a pressione. Quando la provvigione supplementare manuale è spinta, gli spostamenti della bobina che seguono la logica di eccitazione dello S2.
Applicazioni
Queste valvole a bobina soprattutto sono utilizzate nelle applicazioni mobili ed industriali per il controllo della direzione del flusso in un circuito. Le valvole a bobina del solenoide sono ad azione diretta e rispondono rapidamente per arrotolare l'input di tensione. Le valvole della bobina avranno certa perdita dovuta avvolgere lo spazio, in modo da se la vostra applicazione non richiede perdita ai porti di lavoro, applicano una valvola a fungo bassa di perdita, come la valvola di ritenuta di PO, la valvola del contrappeso, ecc., oltre a questa elettrovalvola a solenoide. Questa valvola può funzionare con una pressione di entrata di 315 barre su porto 3 per 500.000 cicli. Il porto 1 può essere pressurizzato a 210 barre, ma non è inteso per uso come entrata (carro armato soltanto).
---
