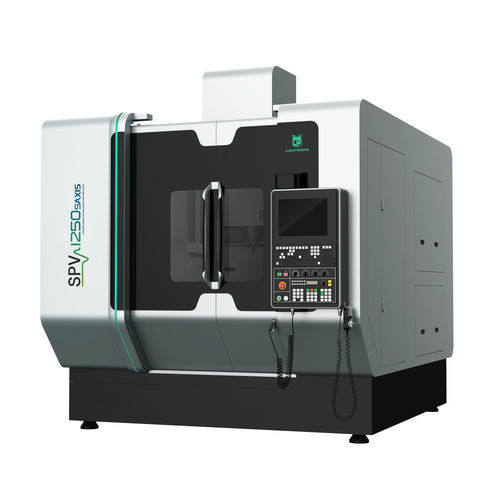

Centro di lavoro CNC ad ultrasuoni SPV12505 assiverticaleper compositi
Aggiungi ai preferiti
Confronta con altri prodotti
Vuoi acquistare direttamente?
Vai sul nostro Shop.
Caratteristiche
- Numero di assi
- 5 assi
- Orientazione del mandrino
- verticale
- Materiale lavorato
- per compositi, per ceramica, per quarzo, per materiali duri e fragili
- Struttura
- a colonna, a tavola rotante
- Testa del mandrino
- HSK-A 100
- Numero di utensili
- 40 utensili
- Altre funzioni
- di taglio, di foratura
- Applicazioni
- per l'industria automobilistica, per applicazioni mediche, per titanio, per il settore aerospaziale
- Altre caratteristiche
- ad alta velocità, ad alta prestazione, ad alta produttività, di alta precisione, ad ultrasuoni, con cambia utensile automatico
- Corsa X
1.250 mm
(49,21 in)- Corsa Y
1.250 mm
(49,21 in)- Corsa Z
1.000 mm
(39,37 in)- Velocità di rotazione
10.000 rpm
(62.832 rad.min-1)- Potenza
110 kVA
(149,56 hp)- Rotazione piano di lavoro (asse C)
360 °
- Velocità di avanzamento asse X
30 m/min
- Velocità di avanzamento asse Y
30 m/min
- Velocità di avanzamento asse Z-Not Tr-
30 m/min
- Carico massimo del piano di lavoro
1.200 kg
(2.646 lb)- Peso massimo utensili
20 kg
(44,1 lb)- Precisione di collocamento
0,008 mm
(0,00031 in)- Ripetibilità
0,005 mm
(0,0002 in)- Peso totale
26.000 kg
(57.320,19 lb)- Lunghezza totale
3.400 mm
(133,9 in)- Larghezza massima
4.350 mm
(171,3 in)- Altezza totale
4.220 mm
(166,1 in)
Descrizione
Adatto per la lavorazione di parti di precisione in materiali duri e fragili (ad es. ceramica, zaffiro, vetro, carbite di silicio, ecc.), compositi in fibra di carbonio, superleghe (ad es. lega di titanio) e altri materiali difficili da tagliare
Caratteristiche
Mandrino a ultrasuoni sviluppato autonomamente da Conprofe per risolvere le sfide della lavorazione di materiali difficili da tagliare
Sistema di raffreddamento opzionale a CO₂ supercritica o MQL per realizzare lavorazioni pulite
Struttura a portale con 5 assi inclinabili, baricentro basso, sporgenza ridotta, rigidità super-forte e minori sollecitazioni termiche
Molteplici opzioni di magazzini utensili a catena con capacità di tenuta degli utensili di 24-120T
Con mandrino a ultrasuoni ad alta potenza, alta coppia e alta velocità
Sistema di soppressione automatica opzionale per ridurre i rischi di lavorazione, ad esempio bruciature ed esplosioni
Con sistema CNC a 5 assi per la lavorazione simultanea SIEMENS 840Dsl o SIMUERIK ONE
---
