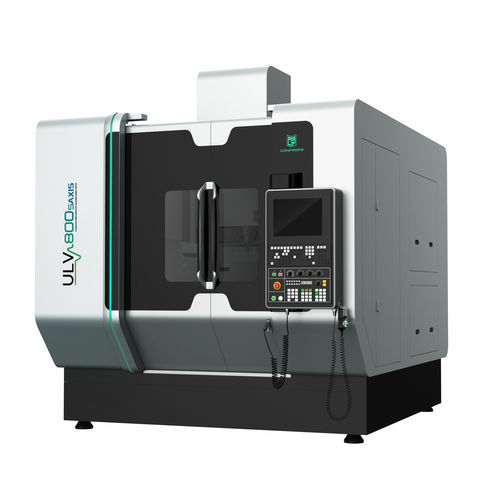

Centro di lavoro CNC 5 assi ULV-800verticaleHSK A-6340 utensili
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 5 assi
- Orientazione del mandrino
- verticale
- Testa del mandrino
- HSK A-63
- Numero di utensili
- 40 utensili
- Applicazioni
- per l'industria automobilistica, per il settore aeronautico
- Altre caratteristiche
- ad alta prestazione, ad alta produttività
- Corsa X
800 mm
(31 in)- Corsa Y
1.000 mm
(39 in)- Corsa Z
550 mm
(22 in)- Velocità di rotazione
14.000 rpm, 20.000 rpm
(87.965 rad.min-1, 125.664 rad.min-1)- Potenza
110 kVA
(149,56 hp)- Rotazione piano di lavoro (asse C)
360 °
- Velocità di avanzamento asse X
36 m/min
- Velocità di avanzamento asse Y
36 m/min
- Velocità di avanzamento asse Z-Not Tr-
30 m/min
- Carico massimo del piano di lavoro
900 kg
(1.984 lb)- Peso massimo utensili
8 kg
(17,6 lb)- Precisione di collocamento
0,008 mm
(0 in)- Ripetibilità
0,005 mm
(0 in)- Peso totale
16.500 kg
(36.376,27 lb)- Lunghezza totale
2.940 mm
(115,7 in)- Larghezza massima
4.310 mm
(169,7 in)- Altezza totale
3.310 mm
(130,3 in)
Descrizione
Caratteristiche:
1. Mandrino ad ultrasuoni sviluppato autonomamente da Conprofe per ridurre la forza di taglio,
realizzando così una lavorazione ad alta efficienza per i materiali di difficile lavorazione
2. Sistema di raffreddamento criogenico attraverso il mandrino ad anidride carbonica supercritica (ScCO2) e MQL
per realizzare una lavorazione pulita
3. Controllo ad anello chiuso completo grazie all'encoder lineare ad alta precisione
4. Precisione di ripetibilità degli assi X/Y/Z di 4µm e precisione di ripetibilità dell'asse A/C di 5''
5. Sistema SIEMENS 840Dsl standard e SIEMENS SINUMERIK ONE opzionale disponibile per
realizzare la lavorazione simultanea a 5 assi con funzione RTCP
Applicazione: il sistema
Ideale per la lavorazione simultanea ad ultrasuoni o tradizionale a 5 assi ad alta precisione e ad alta efficienza di pezzi geometricamente
geometriche complicate di materiali duri e fragili (ceramica, zaffiro, vetro, ecc.), plastiche rinforzate con fibre di carbonio, materiali metallici, ecc
materiali metallici, ecc.
---
