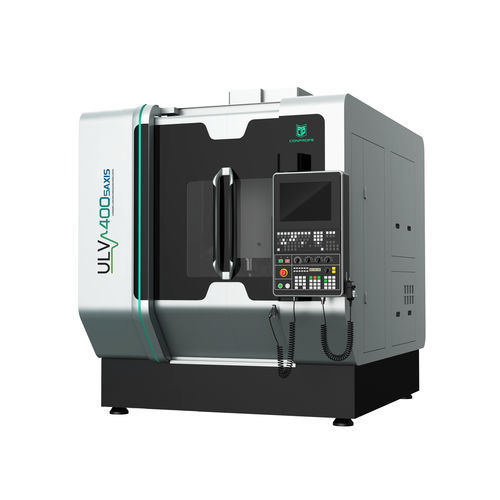

Centro di lavoro CNC 5 assi ULV-400verticaleHSK A-6340 utensili
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 5 assi
- Orientazione del mandrino
- verticale
- Testa del mandrino
- HSK A-63
- Numero di utensili
- 40 utensili
- Applicazioni
- per l'industria automobilistica
- Altre caratteristiche
- ad alta velocità, ad alta prestazione, ad alta produttività, ad ultrasuoni
- Corsa X
420 mm
(17 in)- Corsa Y
800 mm
(31 in)- Corsa Z
380 mm
(15 in)- Velocità di rotazione
16.000 rpm, 20.000 rpm
(100.531 rad.min-1, 125.664 rad.min-1)- Potenza
30 kVA
(40,79 hp)- Rotazione piano di lavoro (asse C)
360 °
- Velocità di avanzamento asse X
36 m/min
- Velocità di avanzamento asse Y
36 m/min
- Velocità di avanzamento asse Z-Not Tr-
36 m/min
- Carico massimo del piano di lavoro
200 kg
(441 lb)- Peso massimo utensili
8 kg
(17,6 lb)- Precisione di collocamento
0,007 mm
(0 in)- Ripetibilità
0,004 mm
(0 in)- Peso totale
7.000 kg
(15.432,36 lb)- Lunghezza totale
2.000 mm
(78,7 in)- Larghezza massima
3.310 mm
(130,3 in)- Altezza totale
2.420 mm
(95,3 in)
Descrizione
Caratteristiche:
1. Mandrino ad ultrasuoni sviluppato autonomamente da Conprofe per ridurre la forza di taglio,
realizzando così una lavorazione ad alta efficienza per i materiali di difficile lavorazione
2. Sistema di raffreddamento criogenico attraverso il mandrino ad anidride carbonica supercritica (ScCO2) e MQL
per realizzare una lavorazione pulita
3. Controllo ad anello chiuso completo grazie all'encoder lineare ad alta precisione
4. Precisione di ripetibilità degli assi X/Y/Z di 4µm e precisione di ripetibilità dell'asse A/C di 5''
5. Sistema SIEMENS 840Dsl standard e SIEMENS SINUMERIK ONE opzionale disponibile per
realizzare la lavorazione simultanea a 5 assi con funzione RTCP
Applicazione: il sistema
Ideale per la lavorazione simultanea ad ultrasuoni o tradizionale a 5 assi ad alta precisione e ad alta efficienza di pezzi geometricamente
geometriche complicate di materiali duri e fragili (ceramica, zaffiro, vetro, ecc.), plastiche rinforzate con fibre di carbonio, materiali metallici, ecc
materiali metallici, ecc.
---
