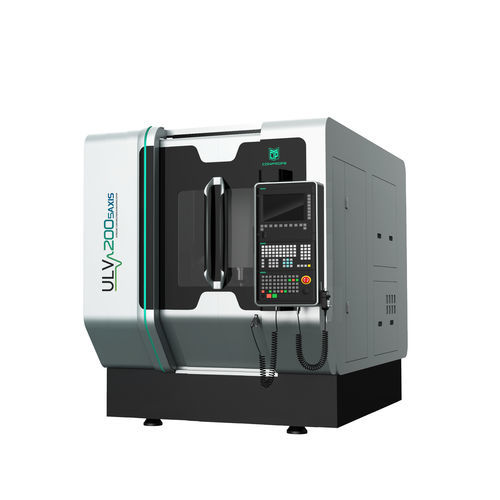

Centro di lavoro CNC 5 assi ULV-200verticaleHSK-E32HSK-E40
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 5 assi
- Orientazione del mandrino
- verticale
- Testa del mandrino
- HSK-E40, HSK-E32
- Numero di utensili
- 16 utensili, 22 utensili
- Altre caratteristiche
- ad alta velocità, ad alta prestazione, ad alta produttività, di precisione
- Corsa X
250 mm
(10 in)- Corsa Y
250 mm
(10 in)- Corsa Z
250 mm
(10 in)- Velocità di rotazione
30.000 rpm, 36.000 rpm
(188.496 rad.min-1, 226.195 rad.min-1)- Potenza
13 kVA
(17,68 hp)- Rotazione piano di lavoro (asse C)
360 °
- Velocità di avanzamento asse X
30 m/min
- Velocità di avanzamento asse Y
30 m/min
- Velocità di avanzamento asse Z-Not Tr-
30 m/min
- Carico massimo del piano di lavoro
30 kg
(66 lb)- Peso massimo utensili
1 kg
(2,2 lb)- Precisione di collocamento
0,007 mm
(0 in)- Ripetibilità
0,004 mm
(0 in)- Peso totale
1.900 kg
(4.188,78 lb)- Lunghezza totale
1.285 mm
(50,6 in)- Larghezza massima
1.785 mm
(70,3 in)- Altezza totale
2.030 mm
(79,9 in)
Descrizione
Caratteristiche:
1. Mandrino ad ultrasuoni sviluppato autonomamente da Conprofe per ridurre la forza di taglio,
realizzando così una lavorazione ad alta efficienza per i materiali di difficile lavorazione
2. Sistema di raffreddamento criogenico attraverso il mandrino ad anidride carbonica supercritica (ScCO2) e MQL
per realizzare una lavorazione pulita
3. Controllo ad anello chiuso completo grazie all'encoder lineare ad alta precisione
4. Precisione di ripetibilità degli assi X/Y/Z di 4µm e precisione di ripetibilità dell'asse A/C di 5''
5. Sistema SIEMENS 840Dsl standard e SIEMENS SINUMERIK ONE opzionale disponibile per
realizzare la lavorazione simultanea a 5 assi con funzione RTCP
Applicazione: il sistema
Ideale per la lavorazione simultanea ad ultrasuoni o tradizionale a 5 assi ad alta precisione e ad alta efficienza di pezzi geometricamente
geometriche complicate di materiali duri e fragili (ceramica, zaffiro, vetro, ecc.), plastiche rinforzate con fibre di carbonio, materiali metallici, ecc
materiali metallici, ecc.
---
