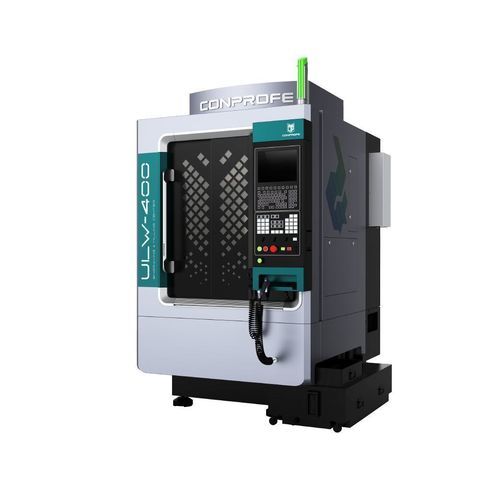

Centro di lavoro 3 assi ULW-400

verticaleper vetroper ceramica

Panoramica

• Dotato di un sistema di lavorazione ultrasonica intelligente sviluppato internamente per affrontare le sfide nella lavorazione di materiali difficili da tagliare
• Sistemi opzionali: raffreddamento criogenico a CO2 supercritico (ScCO2) attraverso il mandrino e sistema MQL per una lavorazione pulita
• Mandrino ultrasonico elettrico ad alta velocità (18.000–50.000 giri/min)
• Due tipi di protezione della guida a vite opzionali per rispondere alle esigenze di lavorazione di materiali fragili e di materiali metallici
• Lavorazioni stabili e ad alta precisione con precisione di posizionamento di 5 μm e ripetibilità di 3 μm
• Piano di lavoro a doppio strato in ghisa e alluminio, che offre resistenza alla corrosione garantendo la rigidità
• Magazine utensili espandibile

Punti salienti del prodotto

• Struttura a portale con eccezionale stabilità e componenti mobili leggeri, garantendo maggiore precisione e migliori prestazioni dinamiche della macchina utensile
• Struttura termicamente simmetrica progettata tramite analisi agli elementi finiti (FEM) per minimizzare le deformazioni termiche e garantire l'elevata rigidità necessaria per la precisione a lungo termine
• Impiego di ghisa con eccellenti proprietà di smorzamento delle vibrazioni, che offre elevata capacità di taglio dinamico, stabilità e affidabilità
• Continuo miglioramento della rigidità della struttura tramite FEM per ottenere il design ottimale
• Vantaggi unici della lavorazione ultrasonica - Vibrazione ultrasonica ad alta frequenza applicata all'utensile (15–70 kHz): riduce le microfessure; riduce la forza di taglio e migliora l'efficienza di lavorazione; aumenta la vita utensile; riduce la bava; migliora la qualità superficiale
• La macchina adotta un controllo CNC SIEMENS con sistema di prova vibrazione e rumore LMS

Casi applicativi
Adatto per la lavorazione ad alta precisione e alta efficienza di materiali fragili e duri (ceramica, zaffiro, vetro, carburo di silicio, ecc.), compositi in fibra di carbonio, superleghe (leghe di titanio, ecc.) e altri materiali difficili da lavorare; adatto per la lavorazione di piccoli componenti e la foratura di microfori.

Parametri tecnici
Voce: ULW-400A | B | C
Corsa X/Y/Z: 400*400*150 mm
Dimensione del piano di lavoro: 400*400 mm
Carico massimo del piano: 100 kg
Mandrino ultrasonico: Standard
Diametro mandrino: ⌀80 | ⌀80 | ⌀100 mm
Velocità max mandrino (a breve durata): 40.000 | 50.000 | 40.000 giri/min
Velocità max mandrino (a lunga durata): 32.000 | 40.000 | 32.000 giri/min
Potenza nominale motore: 3.7 | 3.7 | 6 kW
Velocità rapida X/Y/Z: 15/15/15 m/min
Velocità max di avanzamento X/Y/Z: 10/10/10 m/min
Precisione di posizionamento X/Y/Z: 0.005 mm
Ripetibilità X/Y/Z: 0.003 mm
Tipo magazine utensili: tipo ombrello
Capacità utensili: 12 | 13 | 11 (n. utensili)
Peso totale (incl. accessori): 2.100 kg
Dimensioni macchina (LxWxH): 1.245x1.750x2.130 mm
Controllo CNC: SIEMENS 828D-280
Protezione: protezione a tre strati

Specifiche tecniche

• Modello: ULW-400
• Corsa X/Y/Z: 400*400*150 mm
• Dimensione piano: 400*400 mm
• Carico massimo piano: 100 kg
• Opzioni diametro mandrino: ⌀80 o ⌀100 mm
• Velocità max mandrino (breve durata): fino a 50.000 giri/min (variabile secondo modello)
• Velocità max mandrino (lunga durata): fino a 40.000 giri/min (variabile secondo modello)
• Potenza nominale motore: 3,7 kW o 6 kW (variabile secondo modello)
• Velocità rapida (X/Y/Z): 15 m/min; Velocità max di avanzamento (X/Y/Z): 10 m/min
• Precisione di posizionamento: 0.005 mm; Ripetibilità: 0.003 mm
• Tipo magazine utensili: ombrello; capacità 11–13 utensili (secondo modello)
• Peso totale (con accessori): 2.100 kg
• Ingombro macchina (LxWxH): 1.245 x 1.750 x 2.130 mm
• Controllo CNC: SIEMENS 828D-280
• Protezione: protezione a tre strati
