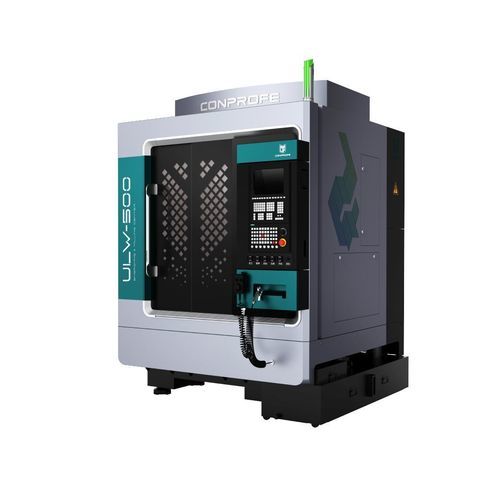

Centro di lavoro 3 assi ULW-500

verticaleper vetroper ceramica

Panoramica del prodotto

• Dotato di un sistema di lavorazione ultrasonico intelligente sviluppato internamente per affrontare l'usinaggio di materiali difficili da lavorare
• Opzionali: sistema di raffreddamento criogenico tramite mandrino con CO2 supercritico (ScCO2) e sistema di raffreddamento MQL per lavorazioni pulite
• Mandrino elettrico ultrasonico ad alta velocità (18.000–50.000 rpm)
• Due tipi di protezione della guida a vite opzionali per soddisfare le esigenze di lavorazione di materiali fragili e di materiali metallici
• Lavorazioni stabili ad alta precisione con precisione di posizionamento 5μm e ripetibilità 3μm
• Banco di lavoro a doppio strato in ghisa e alluminio per resistenza alla corrosione e rigidità del piano
• Magazine utensili espandibile

Punti di forza del prodotto
Struttura a portale con elevata stabilità e componenti mobili leggeri, che garantisce maggiore precisione e prestazioni dinamiche migliorate della macchina.
Struttura termicamente simmetrica progettata con analisi agli elementi finiti (FEM) per ridurre al minimo le deformazioni termiche mantenendo la rigidità necessaria alla precisione a lungo termine.
Costruzione in ghisa scelta per le sue proprietà di smorzamento delle vibrazioni e per le eccellenti prestazioni dinamiche di taglio, offrendo stabilità e ampia applicabilità.
Continuo miglioramento della rigidità del letto tramite FEM per ottenere un design strutturale ottimale.

Vantaggi funzionali chiave

• Sistema di lavorazione ultrasonico intelligente sviluppato internamente per materiali difficili da lavorare
• Mandrino elettrico ultrasonico ad alta velocità (18.000–50.000 rpm)
• Lavorazioni stabili ad alta precisione: precisione di posizionamento 5μm, ripetibilità 3μm
• Opzioni di raffreddamento: ScCO2 criogenico tramite mandrino e sistema di raffreddamento MQL per processi di lavorazione più puliti
• Vantaggi della lavorazione ultrasonica (vibrazione della punta utensile 15–70 kHz): riduce microfessurazioni; diminuisce le forze di taglio; aumenta efficienza e durata utensile; minimizza bave; migliora la qualità superficiale

Casi applicativi
Adatto per lavorazioni ad alta precisione e alta efficienza di materiali fragili e duri (ceramica, zaffiro, vetro, carburo di silicio, ecc.), compositi in fibra di carbonio, superleghe (ad es. leghe di titanio) e altri materiali difficili da lavorare. Adatto anche per la lavorazione di piccole parti e la foratura di micro-fori.

Parametri tecnici
Item | ULW-500A | B | C | Unit
X/Y/Z-Axis Travel | 500*400*300 | | | mm
Worktable Dimension | 500*400 | | | mm
Max. Load of Worktable | 200 | | | kg
Ultrasonic Spindle | Standard | | | /
Spindle Diameter | ⌀100 | ⌀120 | | mm
Max. Spindle Speed (Short-Duration) | 40,000 | 30,000 | | rpm
Max. Spindle Speed (Long-Duration) | 32,000 | 24,000 | | rpm
Rated Motor Power | 6 | 7.5 | | kW
X/Y/Z-Axis Rapid Speed | 15/15/15 | | | m/min
X/Y/Z-Axis Max. Feed Speed | 10/10/10 | | | m/min
X/Y/Z-Axis Positioning Accuracy | 0.005 | | | mm
X/Y/Z-Axis Repeatability | 0.003 | | | mm
Tool Magazine Type | Umbrella Type | | | /
Tool Holding Capacity | 14 | 12 | | No. of Tools
Total Weight (incl. Accessories) | 3,500 | | | kg
Machine Size (LxWxH) | 1,650x1,880x2,405 | | | mm
CNC Controller | SIEMENS 828D-280 | | | /
Protection | Three-Layer Protection | | | /

Caratteristiche / Specifiche tecniche

• Modello: ULW-500
• Corse X/Y/Z: 500 x 400 x 300 mm
• Dimensione del piano: 500 x 400 mm
• Carico massimo del piano: 200 kg
• Diametro mandrino: ⌀100 / ⌀120 mm
• Velocità max mandrino (breve durata): 40.000 / 30.000 rpm
• Velocità max mandrino (lunga durata): 32.000 / 24.000 rpm
• Potenza nominale motore: 6 / 7,5 kW
• Velocità rapida X/Y/Z: 15 m/min
• Velocità massima di avanzamento X/Y/Z: 10 m/min
• Precisione di posizionamento: 0,005 mm
• Ripetibilità: 0,003 mm
• Magazine utensili: tipo ombrello, capacità 14 / 12 utensili
• Peso totale (incl. accessori): 3.500 kg
• Dimensioni macchina (LxPxA): 1.650 x 1.880 x 2.405 mm
• Controller CNC: SIEMENS 828D-280
• Protezione: Protezione a tre livelli
