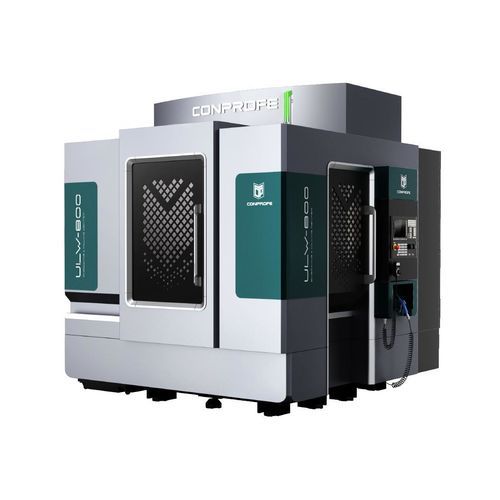

Centro di lavoro 3 assi ULW-800

verticaleper vetroper ceramica

Panoramica del prodotto

• Sistema di lavorazione ultrasonica intelligente per materiali difficili e fragili
• Opzioni: raffreddamento criogenico ScCO2 tramite mandrino e sistema di raffreddamento MQL per lavorazioni pulite
• Mandrino elettrico ultrasonico ad alta velocità (18.000–50.000 rpm a seconda della variante)
• Protezioni guida vite opzionali per materiali duri-fragili e metallici
• Precisione di posizionamento 5 μm e ripetibilità 3 μm per lavorazioni ad alta precisione
• Tavola a doppio strato in ghisa e alluminio per rigidità e resistenza alla corrosione
• Magazzino utensili espandibile (tipo disco o catena)

Punti di forza
Struttura a portale con elevata stabilità strutturale e componenti in movimento leggeri per migliorare le prestazioni dinamiche e la precisione di lavorazione.
Progettazione termicamente simmetrica basata su analisi FEM per ridurre le deformazioni termiche in esercizio prolungato.
Componenti in ghisa per eccellente smorzamento delle vibrazioni e prestazioni di taglio stabili.
Struttura del basamento ottimizzata tramite FEM per aumentare la rigidità.
Capacità di lavorazione ultrasonica integrate per ceramiche, vetro, zaffiro, carburo di silicio e altri materiali difficili da lavorare.
Mandrino ultrasonico ad alta velocità disponibile in più configurazioni di velocità.
Posizionamento e ripetibilità affidabili per la produzione di precisione.
Opzioni di raffreddamento criogenico e MQL per processi senza contaminazione.

Vantaggi specifici della lavorazione ultrasonica

• Vibrazione ultrasonica sulla punta dell'utensile (15–70 kHz)
• Riduce le microfessurazioni
• Abbassa le forze di taglio e migliora l'efficienza del processo
• Allunga la vita dell'utensile
• Minimizza la formazione di bave
• Migliora la finitura superficiale

Casi d'applicazione

• Lavorazioni di alta precisione di materiali duri-fragili (ceramica, zaffiro, vetro, carburo di silicio)
• Lavorazione di compositi in fibra di carbonio e superleghe (es. leghe di titanio)
• Lavorazione di piccole parti e foratura di micro-fori

Parametri tecnici

• Modello: ULW-800A | B | C
• Corsa X/Y/Z: 800×800×350 mm
• Dimensione tavola: 850×850 mm
• Carico max tavola: 1000 kg
• Diametri mandrino: Ø100 | Ø120 | Ø150 mm
• Velocità max mandrino (breve durata): 40.000 | 30.000 | 18.000/24.000 rpm (a seconda della variante)
• Velocità max mandrino (lunga durata): 32.000 | 24.000 | 14.400/19.200 rpm (a seconda della variante)
• Potenza motore nominale: 6 kW | 7,5 kW | 15/20 kW (A63 opzionale)
• Velocità rapida (X/Y/Z): 24/24/24 m/min
• Velocità max avanzamento (X/Y/Z): 10/10/10 m/min
• Precisione di posizionamento: 0,005 mm (5 μm)
• Ripetibilità: 0,003 mm (3 μm)
• Magazzino utensili: tipo disco o catena; capacità 20–24 utensili
• Peso totale (con accessori): circa 9.000 kg
• Ingombro macchina (L×W×H): 2.990×2.935×2.875 mm
• Controllo CNC: SIEMENS 828D-280
• Protezione: protezione a tre strati
