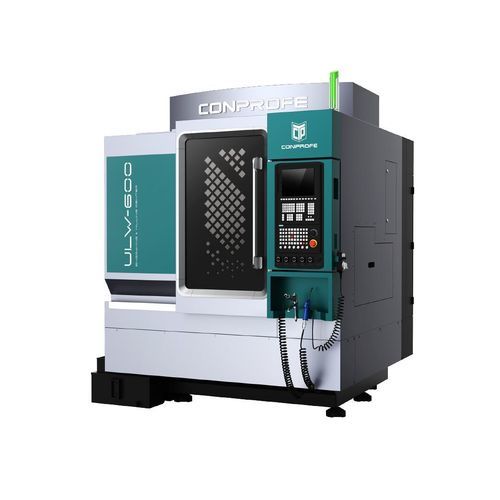

Centro di lavoro 3 assi ULW-600

verticaleper vetroper ceramica

Panoramica del prodotto

• Dotato di un sistema di lavorazione ultrasonica intelligente sviluppato internamente per affrontare l'usinabilità dei materiali difficili
• Opzioni: sistema di raffreddamento criogenico attraverso il mandrino con CO2 supercritico (ScCO2) e sistema MQL per lavorazioni pulite
• Mandrino elettrico ultrasonico ad alta velocità (18.000–50.000 giri/min)
• Tipologie opzionali di protezione della guida a vite per lavorazioni di materiali fragili o metallici
• Posizionamento ad alta precisione: 5 μm; ripetibilità: 3 μm
• Tavola a doppio strato in ghisa e alluminio per resistenza alla corrosione e rigidità
• Magazzino utensili tipo ombrello estendibile

Punti di forza
Struttura a portale che garantisce elevata stabilità; componenti mobili leggeri per migliorare le prestazioni dinamiche e la precisione di lavorazione.
Progetto termicamente simmetrico convalidato tramite analisi agli elementi finiti (FEM) per ridurre le deformazioni termiche e mantenere la precisione a lungo termine.
Componenti in ghisa per eccellenti proprietà di smorzamento delle vibrazioni e prestazioni dinamiche di taglio.
Rigidità del letto ottimizzata continuamente tramite iterazioni FEM per assicurare lavorazioni stabili e di precisione.

Vantaggi ultrasonici
Il sistema di lavorazione ultrasonica intelligente integrato migliora la lavorabilità dei materiali difficili.
Mandrino ultrasonico ad alta velocità adatto a micro-lavorazioni e modulazioni ad alta frequenza.
Lavorazioni stabili e ad alta precisione con posizionamento 5 μm e ripetibilità 3 μm.
Opzioni ScCO2 criogenico attraverso il mandrino e MQL per lavorazioni pulite e migliore integrità superficiale.
La vibrazione ultrasonica ad alta frequenza sulla punta utensile (15–70 kHz) offre: 1) riduzione delle microfessure; 2) forze di taglio inferiori e maggiore efficienza; 3) aumento della vita utensile; 4) riduzione della formazione di bave; 5) miglioramento della finitura superficiale.

Casi di applicazione
Progettato per lavorazioni ad alta precisione ed efficienza di materiali duri e fragili (ceramica, zaffiro, vetro, carburo di silicio), compositi in fibra di carbonio, superleghe (es. leghe di titanio) e altri materiali difficili da lavorare.
Adatto per la lavorazione di piccole parti e la foratura di micro-fori con tolleranze ristrette e alta qualità superficiale.

Parametri tecnici
Voce: ULW-600A | B | C | Unità
Corsa X/Y/Z: 600×500×300 | mm
Dimensione tavola: 620×560 | mm
Carico max tavola: 300 | kg
Mandrino ultrasonico: Standard | /
Diametro mandrino: ⌀100 | ⌀120 | ⌀150 | mm
Velocità max mandrino (breve durata): 40.000 | 30.000 | 18.000/24.000 (A63 opzionale) | giri/min
Velocità max mandrino (lunga durata): 32.000 | 24.000 | 14.400/19.200 (A63 opzionale) | giri/min
Potenza nominale motore: 6｜7,5｜Y:15 Δ:20｜20 (A63 opzionale) | kW
Velocità rapida X/Y/Z: 15/15/15 | m/min
Velocità avanzamento max X/Y/Z: 10/10/10 | m/min
Precisione posizionamento X/Y/Z: 0,005 | mm
Ripetibilità X/Y/Z: 0,003 | mm
Tipo magazzino utensili: Tipo ombrello | /
Capacità utensili: 15 | 13 | 9 | n. utensili
Peso totale (incl. accessori): 5.000 | kg
Dimensioni macchina (LxWxH): 1.850×2.100×2.395 | mm
Controllo CNC: SIEMENS 828D-280 | /
Protezione: Protezione a tre strati | /

Specifiche tecniche

• Corsa X/Y/Z: 600×500×300 mm
• Dimensione tavola: 620×560 mm
• Carico max tavola: 300 kg
• Mandrino ultrasonico: Standard
• Diametri mandrino: ⌀100 / ⌀120 / ⌀150 mm
• Velocità max mandrino (breve durata): fino a 40.000 / 30.000 / 18.000–24.000 giri/min
• Velocità max mandrino (lunga durata): fino a 32.000 / 24.000 / 14.400–19.200 giri/min
• Potenza nominale: 6 / 7,5 / Y:15 Δ:20 / 20 kW (A63 opzionale)
• Velocità rapida X/Y/Z: 15/15/15 m/min
• Velocità max avanzamento: 10/10/10 m/min
• Precisione di posizionamento: 0,005 mm
• Ripetibilità: 0,003 mm
• Magazzino utensili: tipo ombrello, capacità 15 / 13 / 9 utensili
• Peso totale (con accessori): 5.000 kg
• Dimensioni (L×W×H): 1.850×2.100×2.395 mm
• Controllo CNC: SIEMENS 828D-280
• Protezione: Protezione a tre strati
