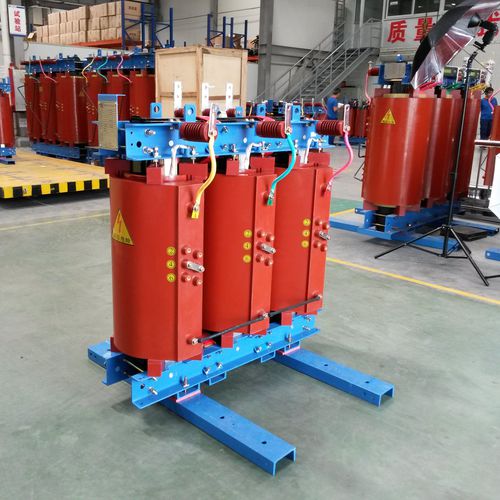

Trasformatore a secco

per applicazioni industrialiin resina epossidicaraddrizzatore

ModelZLSC (B）series) Parametro di base Avvolgimento in alta tensione Avvolgimento in bassa tensione " Capacità nominale（kVA）"30~160030~160030~1600 " Tensione nominale di lavoro (kV） "6 ~ 20 personalizzato " Impedenza di cortocircuito (%）"4~6) " Frequenza (Hz) "50/60 " Modo di raffreddamento "AN o AN/AF " Classe di isolamento "F/H " Peso kg " Caratteristica"""1.Coil adotta la resina epossidica che cola con la resistenza della fiamma che raggiunge la norma V0, avendo caratteristiche di resistenza alla fiamma, accumulo di non polvere, buona prova umida, buona resistenza meccanica, forte forza meccanica e buona capacità del circuito anti-cortocircuito. 2.Condurre il vuoto versando su bobine ad alta e bassa tensione. Applicare il processo di arresto ad alta tensione dopo la colata, per rendere la resina versata più compatta ed eliminare le bolle residue nella bobina, quindi lo scarico parziale di ogni set di prodotto deve essere inferiore a 5pC. 3. Se la struttura integrata è di tipo piknic ed il centro di gravità è più basso, può fare diminuire il rumore; Il centro del ferro adotta le lamiere d'acciaio siliconico laminato a freddo di alta qualità del grano orientato, con le caratteristiche di larghezza ben distribuita della lamiera, senza onde e perdita di unità bassa. Nel frattempo, adotta la struttura comune della scala 5 e seleziona il materiale acustico, per raggiungere migliori effetti di riduzione del rumore. 4.Il condotto dell'aria della batteria a bassa tensione è del tipo a nido d'ape, uniformemente distribuito lungo la circonferenza. La dissipazione del calore della bobina è uniforme, con un buon effetto di dissipazione del calore 5.C'è una schermatura metallica tra gli avvolgimenti ad alta tensione e quelli a bassa tensione, per prevenire il rischio di sovratensione trasmessa agli avvolgimenti a bassa tensione. " L'applicazione è ampiamente applicata nel sistema di eccitazione statica per la centrale idroelettrica e centrale di potenza di fuoco " Esperienza di funzionamento "20
