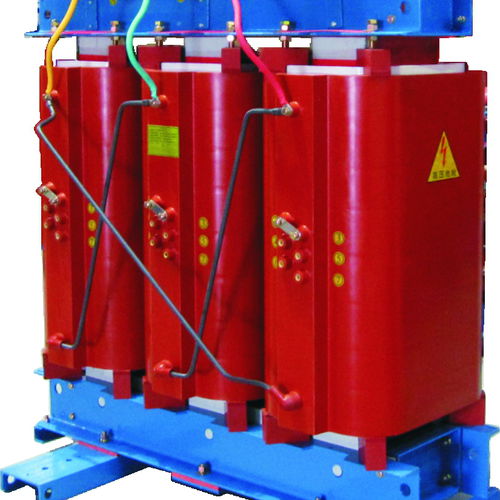

Trasformatore di potenza SCBH15 series

a seccoper rete elettricain resina epossidica

ModelloSCBH15 serie Parametro di base Avvolgimento MT Avvolgimento BT Avvolgimento BT " Capacità nominale（kVA）"30~250030~250030~2500 " Tensione nominale di lavoro (kV） "6~350.4) " Impedenza di cortocircuito（%）"4/6/8 " Frequenza (Hz) "50 " Modo di raffreddamento "AN o AN/AF " Classe di isolamento "F/H " Peso kg "750~8100 " Caratteristica""" 1.La bobina adotta la resina epossidica che versa con la proprietà di resistenza alla fiamma che raggiunge lo standard V0. Gode delle caratteristiche di resistenza alla fiamma, non accumulo di polvere, buona resistenza all'umidità, buona resistenza chimica, alta resistenza meccanica e forte capacità di resistenza al cortocircuito. 2.La bobina ad alta tensione con il tipo struttura segmentata di strato, bobina a bassa tensione con il tipo avvolgimento della stagnola, più il processo di versamento avanzato, può notevolmente ridurre la tensione fra gli strati e lo scarico parziale ed aumentare la capacità resistente improvvisa di cortocircuito di aumento. 3.Il condotto dell'aria della batteria a bassa tensione è cellulare, uniformemente distribuito lungo la circonferenza. La dissipazione del calore della bobina è uniforme, con un buon effetto di dissipazione del calore. Nel frattempo, espandere il condotto tra la bobina a bassa tensione al nucleo di ferro, e la bobina ad alta tensione alla bobina a bassa tensione, che è anche un bene per la dissipazione del calore. 4.Conduca il vuoto che versa sulle bobine ad alta tensione e bassa tensione ed adotti il processo in piedi ad alta tensione dopo il versamento per rendere la resina iniettata più compatta, che può completamente eliminare le bolle residue nelle bobine per assicurare lo scarico parziale di ogni prodotto è inferiore a 5pC " Applicazione applicata in sistemi di alimentazione di 35kV e inferiore a 35kV rete urbana e rete rurale. " Esperienza operativa "22 anni
