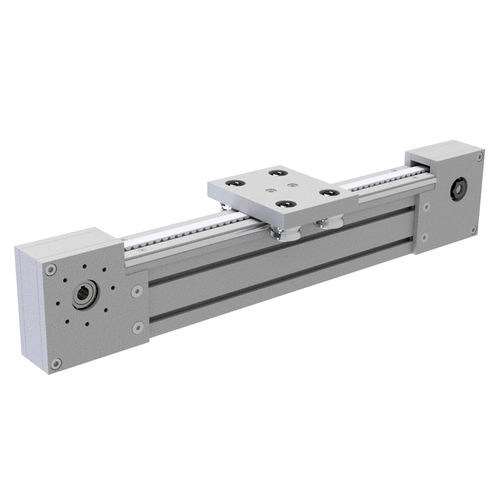

Guida lineare a rotelle AD..M series
in alluminiosu misuracon trasmissione a cinghia

guida lineare a rotelle
guida lineare a rotelle
guida lineare a rotelle
guida lineare a rotelle
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tecnologia
a rotelle
Altre caratteristiche
in alluminio, su misura, con trasmissione a cinghia
Lunghezza del binario

Max.: 6.000 mm
(236,22 in)

Min.: 1 mm
(0,04 in)

Carico

Max.: 10.000 N

1.570 N, 2.600 N, 3.200 N, 7.000 N, 8.600 N

Min.: 100 N

Velocità

Max.: 3 m/s
(9,8 ft/s)

Accelerazione

Max.: 5 m/s²
(16,4 ft/s²)

Temperatura di funzionamento

Max.: 70 °C
(158 °F)

Min.: -20 °C
(-4 °F)

Descrizione

Con una serie di componenti standardizzati si realizza una guida motorizzabile della lunghezza voluta fino ad un massimo di 6 metri in un unico pezzo o anche più lunghe giuntandolo come illustrato a pagina 54. La testa motrice in alluminio anodizzato è predisposta per l’attacco di un motoriduttore a vite senza fine con motore in cc. o c.a. Sia sul lato destro che sul sinistro si possono usare anche altri tipi di riduttori (epicicloidali, coassiali,….) utilizzando gli stessi attacchi ma con una flangia di adattamento. La testa di rinvio della cinghia dentata è dotata di una puleggia rotante su un perno eccentrico grazie al quale si può effettuare il tensionamento della cinghia. La cinghia dentata AT10/16 è a passo metrico (10 mm) ed ha all’interno delle cordine metalliche che le conferiscono una elevata resistenza all’allungamento. Il profilo scanalato di sostegno (45x90) oltre a conferire grande rigidità alla struttura è provvisto di un vano per il passaggio della cinghia e di ben cinque scanalature che possono servire per l’ancoraggio alla struttura su tre lati o per l’applicazione di fine corsa, sensori, ecc. Il carrello, standard o a richiesta speciale su misura, è corredato di una barretta d’acciaio dentata alle due estremità per l’ancoraggio dei due capi della cinghia. Tutti i componenti in alluminio vengono anodizzati in colore alluminio naturale. In presenza di agenti ossidanti si possono montare sulle barre temprate e cromate delle rotelle in acciaio inox, oppure barre e rotelle entrambe in acciaio inox
