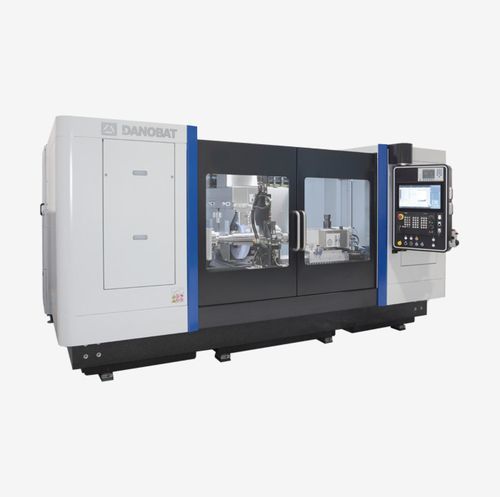

Rettificatrice cilindrica esterna CGX

per pezzi di grandi dimensioniper pezzo singoloverticale

Panoramica
La CGX è una rettificatrice cilindrica compatta progettata per offrire un ingombro ridotto con elevata capacità pezzo. Occupa fino al 30% in meno di superficie rispetto a soluzioni a tavola mobile e lavora pezzi fino a 1.800 mm di lunghezza, Ø540 mm di diametro e 500 kg di peso.

Caratteristiche principali

• Configurazione a tre mole (2x OD, 1x ID) per rettifica esterna, interna, filettatura e profili non rotondi
• Design compatto con ampia capacità pezzo
• Sistema di misura MDM integrato opzionale per misure pre, in e post processo

Capacità principali

• Lunghezza max pezzo: 1.800 mm
• Diametro max pezzo: Ø540 mm
• Peso max tra punte: 500 kg

Misura (opzionale)
La CGX può essere dotata di una sonda MDM sviluppata internamente per eseguire misurazioni in macchina prima, durante e dopo il processo senza interrompere la produzione. Intervallo di misura: 5–125 mm; adatto a superfici interrotte o variabili. Prestazioni tipiche: accuratezza ±1,5 μm; ripetibilità 1 μm.

Tecnologia

• Basamento in granito naturale: elevato smorzamento, stabilità termica e canalizzazioni refrigeranti integrate
• Asse B orientabile: motore torque senza gioco, encoder ad alta risoluzione per elevata ripetibilità angolare (es.: ±1 μm a 650 mm di raggio)
• Motori lineari: meno componenti di usura, accelerazioni più rapide e maggiore ripetibilità
• Teste mandrino di rettifica: montate su cuscinetti ultra‑precisi (idrostatici opzionali) con lubrificazione permanente; azionate da elettromandrini integrati

Software

• Piattaforma DoGrind+ con funzioni esperte integrate
• GrindIQ — setup intelligente del processo: definisce i parametri ottimali dalla semplice descrizione del componente
• GrindTune — ottimizzazione adattiva in‑process: regola continuamente i parametri per migliorare finitura superficiale, precisione dimensionale e tempo ciclo

Dati tecnici (metrico)
Distanza max. tra le punte — 1.800 mm
Diametro max rettificabile — 540 mm
Peso max tra le punte — 500 kg
Diametro max mola — Ø508 x 80 mm
Velocità periferica max mola — 80 m/s
Potenza mandrino di rettifica esterno — 15 kW

Dati tecnici (imperial)
Distanza max. tra le punte — 70.9 in
Diametro max rettificabile — 21.2 in
Peso max tra le punte — 1,102 lb
Diametro max mola — Ø20 x 3.14 in
Velocità periferica max mola — 15,750 sfpm
Potenza mandrino esterno — 20.1 hp

Applicazioni e capacità
La CGX è pensata per rettificare pezzi lunghi e pesanti in un layout compatto. Supporta rettifica OD/ID, filetti e geometrie complesse e può essere integrata con misure in‑line per produzioni ad alto volume o ad alta precisione.

Specifiche tecniche

• Modello: CGX
• Distanza max tra le punte: 1.800 mm (70.9 in)
• Diametro max rettificabile: 540 mm (21.2 in)
• Peso max tra le punte: 500 kg (1,102 lb)
• Diametro max mola: Ø508 x 80 mm (Ø20 x 3.14 in)
• Velocità periferica mola: 80 m/s (15,750 sfpm)
• Mandrino rettifica esterno: 15 kW (20.1 hp)
• Configurazione teste: 2x mole esterne + 1x mola interna
• Basamento: granito naturale con integrazione refrigerante
• Asse B: orientabile ad alta risoluzione, motore torque, senza gioco
• Azionamenti: motori lineari per alta dinamica e ripetibilità
• Opzione misura: sonda MDM integrata (5–125 mm), accuratezza ±1,5 μm, ripetibilità 1 μm
• Software: DoGrind+ con GrindIQ e GrindTune
