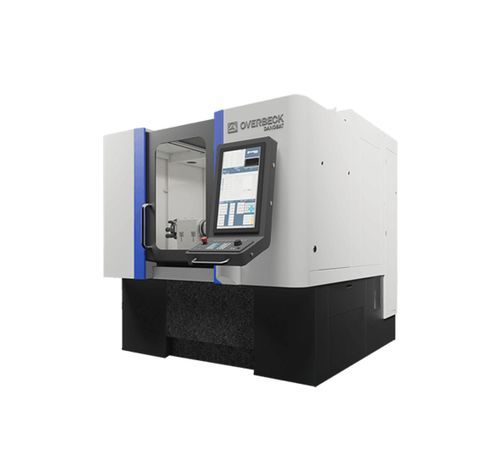

Rettificatrice cilindrica esterna IRD series

cilindrica internaper filettatura internaper filettatura esterna

Panoramica
La serie IRD integra rettifica interna, esterna e per raggi in un unico concetto macchina e ambiente software. Progettata per produzione flessibile e integrazione dell'automazione, la gamma offre tre modelli (IRD-300, IRD-500, IRD-700) e numerose opzioni di configurazione per diversi tipi di pezzi e lotti.

Flessibilità del processo

• Più processi di rettifica in un'unica impostazione: interna (ID), esterna (OD), faccia, cono, raggio, filetto, non circolare e rettifica con dima (jig).
• Rettifica di raggio integrata con rettifica non circolare nello stesso sistema.
• Fino a 5 mandrini di rettifica e una sonda di misura in-process a seconda del modello/configurazione.

Software: DoGrind+

• Ambiente tutto-in-uno per cicli di rettifica semplici e complessi.
• Programmazione diretta sul controllo macchina per molti cicli senza software esterno.
• Assistenti per filettatura, non circolare, jig e rettifica conica per supportare selezione, conferma ed esecuzione.
• Personalizzazioni specifiche cliente rapide con tempi di implementazione brevi.

Automazione

• Progettata per una facile integrazione: i modelli compatti offrono spazio dedicato per un robot integrato.
• Famiglie di automazione flessibili: robot all'interno della macchina (S FLEXMOTION), robot in cella (M FLEXMOTION), robot esterno o soluzioni a portale (L FLEXMOTION, M MOTION, L MOTION, HYBRID).
• Soluzioni su misura per pezzi, varietà di lotti e layout di produzione (robot, portali, sistemi ibridi).

Overbeck precision & tecnologie chiave

• Basamento in granito naturale per stabilità termica e smorzamento delle vibrazioni.
• Motori lineari per movimenti assiali rapidi, precisi, senza gioco e con bassa manutenzione.
• Teste portapezzo ad azionamento diretto interne per rigidità, modularità e prestazioni stabili su cicli lunghi.
• Mandrini di rettifica ad alta precisione con motori integrati, cuscinetti e lubrificazione ottimizzati per stabilità termica e qualità superficiale costante.

Punti di forza

• Ingombro compatto (l'IRD-300 è circa il 40% più piccolo rispetto a molte alternative) pur offrendo elevata flessibilità.
• Famiglia di tre modelli per coprire un'ampia gamma di pezzi: IRD-300, IRD-500, IRD-700.
• Software attento al consumo energetico con compensazione di potenza per ridurre il consumo (fino a ~30% di risparmio potenziale a seconda del processo).

Personalizzazione
Opzioni disponibili e configurazioni specifiche cliente (esempi):

• Torretta mandrini: torretta ad azionamento diretto con escursione di rotazione di circa 300°; capacità fino a 5 mandrini più una sonda di misura.
• Sistemi di bloccaggio: mandrino a tre ganasce, mandrino magnetico, sistema a pattino, mandrini personalizzati, lunetta, contropunta.
• Sistemi di dressatura: dresser fisso, mandrino di dressatura, dresser per raggio, revolver di dressatura, dresser sulla testa di lavoro, dresser a rullo.
• Sistemi di misura: sonda tattile, misura in-process, misura post-process, dispositivo di misura utensile.

Dati tecnici (tabella riepilogativa)
Colonne: IRD-300 | IRD-500 | IRD-700
Ø max rettifica interna (mm): 200 | 300 | 500
Lunghezza max rettifica interna (mm): 100 | 200 | 400
Lunghezza max rettifica esterna (mm): 100 | 150 | 400
Ø max pezzo (mm): 215 | 360/410 | 700
Lunghezza max pezzo incl. bloccaggio (mm): 250 | 400 | 700
Peso max pezzo incl. bloccaggio (kg / Nm): 80/100 | 80/100 - 180/300 | 500/500
Angolo di oscillazione asse B0 (º): +91º / -15º | +91º / -15º | +91º / -15º
Corsa assi X e Z (mm): 400/300 | 450/485 | 700/700
Dimensioni macchina H x W x D (cm): 215 x 210 x 220 | 215 x 275 x 225 | 235 x 400 x 280

Specifiche tecniche

• Denominazione commerciale: serie IRD (IRD-300, IRD-500, IRD-700).
• Ø max rettifica interna: 200 mm (IRD-300), 300 mm (IRD-500), 500 mm (IRD-700).
• Lunghezze max rettifica interna: 100 / 200 / 400 mm (modelli 300/500/700).
• Lunghezze max rettifica esterna: 100 / 150 / 400 mm.
• Ø max pezzo: 215 mm / 360 o 410 mm / 700 mm.
• Lunghezza max pezzo con bloccaggio: 250 / 400 / 700 mm.
• Peso max pezzo con bloccaggio: circa 80–500 kg a seconda di modello e configurazione.
• Corse assi X / Z fino a 700 / 700 mm sul modello più grande.
• Escursione B0: +91º / -15º.
• Ingombri macchina (HxLxP): IRD-300 ca. 215 x 210 x 220 cm; IRD-500 ca. 215 x 275 x 225 cm; IRD-700 ca. 235 x 400 x 280 cm.
• Fino a 5 mandrini di rettifica più sonda di misura opzionale; supportate molte varianti di dressatura e bloccaggio.
• Basamento in granito, motori lineari, teste ad azionamento diretto e design termicamente stabile degli mandrini per elevata ripetibilità e qualità superficiale.
