Soluzioni di rettifica completamente personalizzate per i vostri componenti. Grazie a decenni di esperienza nelle applicazioni e conoscenze approfondite nel campo della produzione, Overbeck trasforma il proprio know-how in soluzioni di rettifica completamente ottimizzate e realizzate su misura. Due esempi concreti lo dimostrano: un progetto per cuscinetti di grandi dimensioni e un altro per alberi e corpi mandrino.

Vantaggi e applicazioni

• Rettificatrici progettate su misura per geometrie complesse e componenti speciali (cuscinetti di grandi dimensioni, alberi, corpi mandrino, turbine ecc.).
• Soluzioni che integrano hardware e software personalizzati per ottimizzare il processo produttivo del pezzo specifico.
• Riduzione dei setup e possibilità di eseguire più operazioni in un unico montaggio (es. diametri interni/esterni, piste di rotolamento, coni, spallamenti).

Caso applicativo reale – ILD-700 (cuscinetti di grandi dimensioni)

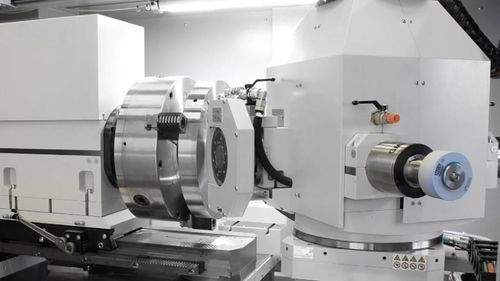

Progettata per coprire un'ampia gamma di geometrie di cuscinetti, la ILD-700 garantisce elevata precisione e stabilità anche nella lavorazione di componenti aerospaziali esigenti. La macchina è in grado di rettificare diametri interni ed esterni, piste di rotolamento, coni, spallamenti e battute assiali in un unico setup, anche su curve di transizione complesse.

Architettura e flessibilità (ILD-700)
L'architettura può includere elementi personalizzati come l'asse U e unità di ravvivatura multiple. I diametri extra-large vengono gestiti tramite l'asse U; le unità di ravvivatura possono essere fisse, rotanti, radiali o a torretta, permettendo la gestione di numerosi profili e geometrie senza necessità di frequenti sostituzioni delle mole o complessi setup.

Rettificatrice per alberi e corpi mandrino – IED-1200
La IED-1200 è progettata per eseguire rettifiche complete in un unico setup grazie a guide a croce indipendenti che permettono la lavorazione sia dei diametri interni sia di quelli esterni. Progettata per garantire rigidità e capacità di misurazione in-process, assicura risultati superficiali molto elevati e tolleranze geometriche e dimensionali strettissime.

Prestazioni
Macchine progettate per ottenere risultati di alta precisione (a titolo di esempio si citano risultati inferiori a 2 µm in termini di rotondità/concentricità per specifiche applicazioni).

Software
Software completamente personalizzabile e progettato per integrarsi con la macchina: supporta poligoni, eccentrici, pezzi prismatici e programmi specifici per il cliente memorizzabili in un catalogo grafico. Dopo la selezione del tipo di processo, inserendo alcuni parametri del pezzo il sistema genera automaticamente il profilo da rettificare, semplificando e velocizzando operazioni complesse.

Caratteristiche / Specificazioni tecniche

• Progettazione e realizzazione su misura per componenti e processi specifici.
• Capacità di rettificare diametri interni ed esterni, piste di rotolamento, coni, spallamenti e battute assiali in un unico setup.
• Architettura personalizzabile con asse U per gestione di diametri extra-large.
• Unità di ravvivatura multiple: fisse, rotanti, radiali o a torretta per elevata flessibilità di profilo.
• Guide a croce indipendenti (per IED-1200) per rettifica interna ed esterna senza rimozione del pezzo.
• Opzioni di misura in-process e controllo integrato per garantire tolleranze geometriche e dimensionali molto ristrette.
• Software dedicato e personalizzabile con catalogo grafico e generazione automatica dei profili di rettifica.
