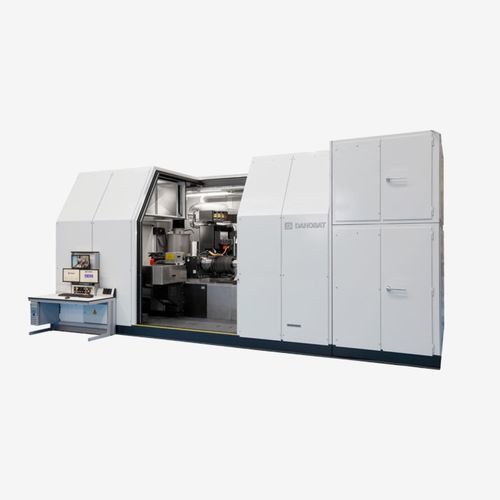

Rettificatrice per pale di turbine mBTG-DANTIP

per rotoriorizzontaleCNC

Panoramica
Queste macchine rettificano, sbavano e misurano le estremità delle palette di rotori di motori aeronautici e APU assemblati mentre ruotano a velocità fino a 7000 g/min. La piattaforma mBTG-DANTIP supporta diverse dimensioni e configurazioni di rotori e può essere fornita come cella autonoma o integrata con rettificatrici verticali per match machining di rotori e carter di compressore.

Punti di forza

• Oltre 35 anni di collaborazione con OEM di motori e grandi siti MRO
• Progetto meccanico ottimizzato, rigido, dinamico e termicamente stabile
• Mandrino con vita media superiore a 10 anni
• Fornibile come parte di una cella con rettificatrici verticali per match machining
• Team globale di specialisti nella rettifica delle estremità delle palette

Tecnologia

• Carena climatizzata per stabilità termica e precisione di processo
• Basamenti robusti e doppi cuscinetti a contatto obliquo per ogni mandrino per elevata rigidità
• Sistema di misura in-process dBTM: misura laser sviluppata internamente e approvata dagli OEM
• Laser ad alta velocità per misurazioni in tempo reale e controllo automatico in processo
• Programmazione conversazionale DANTIP con cicli preimpostati per minimizzare l'influenza dell'operatore

Dati tecnici (metrico / per modello)

• Modelli: mBTG-400 | mBTG-800 | DANTIP-R3
• Diametro rettificabile (mm): 410 | 800 | 1370
• Lunghezza rettificabile (mm): 600 | 860 | 1500
• Lunghezza massima pezzo (mm): 750 | 1400 | 2000
• Velocità pezzo (rpm): 10–7000 (mBTG-400) | 10–4500 (mBTG-800; 7000* speciale) | 10–3000 (DANTIP-R3; 4500* speciale)
• Campo di inclinazione testa mola (°): -10 a +200 (tutti i modelli)

Applicazioni tipiche

• Rotori per motori aeronautici (motori di aerei e elicotteri)
• Rotori per turbine a gas

Servizio e supporto

• Manutenzione preventiva annuale, taratura e piani di servizio personalizzati
• Opzioni di retrofit: aggiornamenti controllo e dBTM, gestione obsolescenza
• Re‑tooling: progettazione e produzione di pacchetti utensili per rotori

Caractéristiques / spécifications techniques

• Modello: mBTG-DANTIP (mBTG-400, mBTG-800, DANTIP-R3)
• Diametri rettificabili (mm): 410 / 800 / 1370
• Lunghezze rettificabili (mm): 600 / 860 / 1500
• Lunghezza massima pezzo (mm): fino a 2000 (dipendente dal modello)
• Velocità mandrino/pezzo: fino a 7000 rpm (dipende da modello/configurazione)
• Inclinazione testa mola: -10° a +200°
• Misura in-process: dBTM, laser ad alta velocità (approvato OEM)
• Funzionamento: completamente automatico con programmazione DANTIP e cicli preimpostati
• Controllo ambientale: carenatura climatizzata per stabilità termica
• Progetto meccanico: basamenti robusti e doppi cuscinetti a contatto obliquo per alta rigidità
