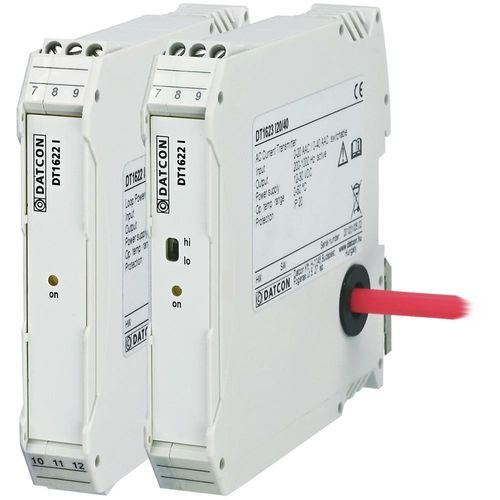

Trasmettitore di corrente a trasformatore DT1622 Ix

su guida DINAC4-20 mA

Caratteristiche

• 3 versioni, 6 campi di misura: 0–1 AAC / 0–5 AAC (selezionabile), 0–10 AAC / 0–20 AAC (selezionabile), 0–40 AAC / 0–60 AAC (selezionabile)
• Conversione in valore efficace reale (TRMS)
• Categoria di misura: CAT III
• Uscita passiva 4–20 mA (due fili, alimentata dal loop)
• Precisione: 0,5 % (uscita), errore segnale ≤ 0,2 %
• Alimentazione: 12–33 VDC, alimentato dal loop
• Scocca da 17,5 mm, montaggio su guida TS‑35
• Conforme a EN 60688 e separazione secondo EN 61010‑1
• Indicatore frontale verde: acceso fisso = OK, lampeggio = guasto

Descrizione
Il trasmettitore di corrente AC DT1622 converte il valore efficace reale (TRMS) della corrente misurata in un segnale proporzionale 4–20 mA per l'elaborazione remota. Si tratta di un dispositivo passivo a due fili alimentato dal loop 4–20 mA (12–33 VDC).

Tre versioni hardware coprono sei campi di misura; in ciascuna versione il campo si seleziona con l'interruttore Hi–Lo sul pannello frontale. La versione d'ingresso 5/1 AAC può essere estesa tramite trasformatore di corrente esterno con rapporto x/5 o x/1. Gli ingressi sono isolati dalla rete misurata mediante un trasformatore di misura a banda larga e soddisfano i requisiti CAT III.

Il dispositivo sopporta sovracorrenti permanenti fino a 2× del valore nominale e sovracorrenti a breve termine fino a 20× (1 s). Per i campi I5/I1 il conduttore si collega ai morsetti a vite; per i campi superiori il conduttore passa attraverso il passacavo laterale. Un LED verde segnala lo stato operativo.

Progettato come modulo compatto da 17,5 mm per guida TS‑35, il DT1622 è adatto a quadri strumenti e pannelli di automazione industriale. La conformità a EN 60688 facilita l'integrazione nei sistemi di controllo.

Specifiche tecniche

• Dati di sicurezza: La separazione tra ingressi e uscite è conforme a EN 61010‑1; grado di inquinamento: 2; categoria di misura: CAT III
• Caratteristiche d'ingresso:
  • Corrente di ingresso: vedi designazione di tipo (0–1/0–5, 0–10/0–20, 0–40/0–60 AAC)
  • Conversione: valore efficace reale (TRMS)
  • Sovracorrente continua: 2 × In
  • Sovracorrente breve (1 s): 20 × In
  • Consumo d'ingresso: ≤ 0,25 VA
  • Gamma di frequenza: 40–400 Hz
• Caratteristiche d'uscita:
  • Uscita: 4–20 mA, passiva (due fili)
  • Resistenza del terminale: ≤ 500 Ω
  • Protezione sovratensione: limitatore 35 V
  • Protezione sovracorrente: limitatore 24 mA
  • Tempo di assestamento: 500 ms (10–90 %)
  • Errore del segnale di uscita: ≤ 0,2 %
  • Dipendenza dalla temperatura: 25 ppm/°C (0–60 °C)
  • Dipendenza dalla frequenza: ≤ 0,3 % (40–400 Hz)
• Alimentazione: 12–33 VDC (alimentato dal loop)
• Condizioni ambientali:
  • Temperatura di esercizio: 0–60 °C (–20–60 °C su richiesta)
  • Umidità relativa: ≤ 90 % senza condensa
  • Installazione: quadro strumenti, montaggio verticale su guida orizzontale
• EMC: EN 61326‑1 — Emissioni: Gruppo 1 Classe B; Immunità: ambiente industriale
• Dati generali:
  • Design: custodia per guida TS‑35, poliamide PA6.6
  • Connessioni elettriche ingresso/uscita: morsetti a vite (passaggio per >5 AAC)
  • Sezione conduttore: 0,25–2,5 mm²; con passaggio: 10 mm² (≤ 40 AAC), 16 mm² (> 40 AAC)
  • Dimensioni (L×A×P): 17,5 × 104 × 115 mm
  • Peso: ca. 0,100–0,125 kg
  • Protezione: IP20
• Dati tecnici aggiuntivi disponibili nelle istruzioni; il produttore si riserva il diritto di modificare le specifiche.
