Amperometro AC DT4261

digitalemontabile su pannelloper pannello di comando

Caratteristiche del prodotto

• 3 funzioni in un unico dispositivo:
  – trasformatore di corrente
  – visualizzazione della corrente
  – uscita analogica galvanicamente isolata 0–20 mA / 4–20 mA (opzionale)
• Campi di misura: 0–5 AAC / 0–10 AAC / 0–25 AAC / 0–50 AAC / 0–75 AAC
• Display LED, altezza cifra 14,2 mm
• Alimentazione: 24 VDC ±10% o 230 V AC/DC ±10% (versione PS)
• Strumento da pannello 96 × 48 mm
• Protezione IP50 frontalmente

Descrizione del prodotto

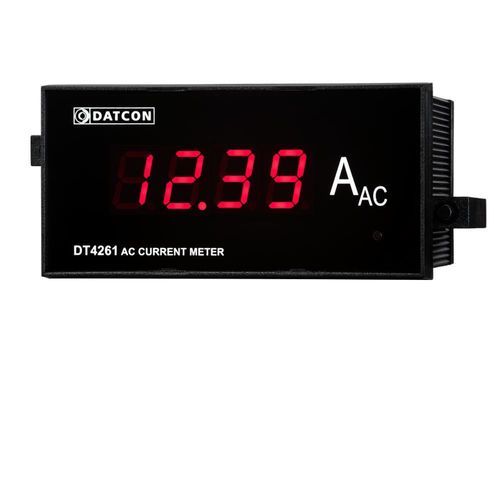

Il contatore di corrente DT4261 misura e visualizza la corrente alternata nei campi 0–5 AAC / 0–10 AAC / 0–25 AAC / 0–50 AAC / 0–75 AAC applicati al suo ingresso. Il campo di misura può essere esteso con un trasformatore di corrente esterno con rapporto x/5. Il valore visualizzato è proporzionale al valore efficace reale (TRMS) del segnale di ingresso. Il dispositivo visualizza il valore misurato su un display LED a 4 cifre, altezza 14,2 mm, facilmente leggibile a distanza. Un'uscita analogica (0–20 mA / 4–20 mA) è opzionale e galvanicamente isolata dall'ingresso e dall'alimentazione. Il tipo di segnale di uscita e la scala sono selezionabili tramite pulsante frontale; il valore finale di 20 mA può essere assegnato a qualsiasi valore di corrente in ingresso. L'uscita può essere richiesta attiva o passiva. Il dispositivo è disponibile con due opzioni di alimentazione: 24 VDC ±10% (DT4261 …) o 230 VAC/DC ±10% (DT4261 … PS).

Caratteristiche / specifiche tecniche

• Dati di sicurezza: I morsetti di collegamento di ingressi, uscite e alimentazione sono galvanicamente isolati tra loro; l'isolamento è conforme a EN 61010-1
• Livello di inquinamento: 2
• Categoria di misura: CAT III (ingresso di misura), CAT II (ingresso di alimentazione)
• Parametri di ingresso: Segnale di ingresso: corrente alternata
• Campi di misura: 0–5 AAC / 0–10 AAC / 0–25 AAC / 0–50 AAC / 0–75 AAC
• Capacità di sovraccarico continuo: campo di misura × 2
• Capacità di sovraccarico a breve termine (1 s): campo di misura × 20
• Assorbimento ingresso: 0,25 VA (max.)
• Parametri di misura: Caratteristica di conversione: valore TRMS
• Gamma di frequenza: 40–70 Hz
• Errore (23 °C ±2 °C, 50 Hz): 0,2% (max.)
• Tempo di misura: 0,5 s
• Dipendenza dalla temperatura: 25 ppm / °C (max.)
• Parametri del display: Gamma di visualizzazione: 4 cifre + punto decimale; Tipo di display: LED a 7 segmenti; Colore: rosso; Altezza carattere: 14,2 mm; Tempo di aggiornamento: 0,5 s
• Uscita analogica attiva (opzionale): Tipo: corrente continua attiva, galvanicamente isolata; Gamma: 0–20 mA / 4–20 mA, selezionabile e scalabile con pulsante frontale; Caratteristica: lineare; Errore: 0,1% (max.); Dipendenza dalla temperatura: 25 ppm / °C (max.); Tempo di assestamento: 70 ms; Resistenza di terminazione: 600 ohm (max.); Limite di corrente: 20,5 mA; Protezione contro tensione esterna: 75 V (stessa polarità) / fusibile 63 mA (polarità inversa); Tensione di isolamento: 500 V
• Uscita analogica passiva (opzionale): Tipo: corrente continua passiva (sink), galvanicamente isolata; Gamma: 0–20 mA / 4–20 mA, selezionabile e scalabile; Caratteristica: lineare; Errore: 0,1% (max.); Dipendenza dalla temperatura: 25 ppm / °C (max.); Tempo di assestamento: 70 ms; Tensione di alimentazione esterna: 4–30 V; Limite di corrente: 20,5 mA; Protezione contro tensione esterna: <75 V; Valore massimo di resistenza in serie: R = (U – 4 V) / 0.02 A [ohm]; Valore minimo di resistenza in serie: U < 20 V: non richiesto; U > 20 V: R = (U – 20 V) / 0.02 A [ohm]; Tensione di isolamento: 500 V
• Alimentazione: Tensione / assorbimento: 24 VDC ±10% 3 W / 2.8 VA (DT4261); 230 V AC/DC ±10% 3.5 VA / 3 W (DT4261 PS)
• Condizioni ambientali: Temperatura di esercizio: 0 – +60 °C (opzionale -20 – +60 °C); Temperatura di stoccaggio: -25 – +70 °C; Umidità relativa: 90% (max., senza condensa); Luogo di installazione: interno, quadro strumenti
• EMC: Secondo EN 61326-1; Immunità ai disturbi: ambiente industriale; Emissione di disturbi: Gruppo 1, Classe B
• Dati generali: Progetto: modulo da pannello; Dimensioni: 110 × 48 × 84 mm (L × A × P); Foro pannello: 92 × 45 mm (L × A); Peso: 0,16 kg; Collegamento elettrico: morsetto a vite; Sezione conduttore: 1,5 mm² (max.); Protezione: IP50 (frontale), IP20 (posteriore)
• Ulteriori dati tecnici disponibili nelle istruzioni di uso; il produttore si riserva il diritto di modificare alcuni dati tecnici
