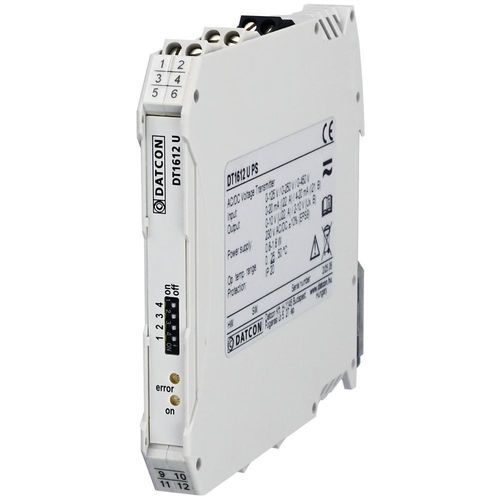

Trasmettitore di tensione su guida DIN DT1612 U

Caratteristiche

• 3 gamme di misura commutabili: 0–125 VAC / 0–250 VAC / 0–450 VAC
• Conversione in valore efficace reale (TRMS)
• Categoria di misura: CAT III
• Precisione: 0,2 %
• Opzioni di uscita (selettore frontale): 0–20 mA / 4–20 mA / 0–10 V / 2–10 V
• Versioni di alimentazione: 24 VDC o 230 V AC/DC
• Custodia per guida TS‑35, larghezza 12,5 mm
• Conforme a EN 60688

Descrizione del prodotto
I trasmettitori DT1612 U (PS) generano un segnale analogico proporzionale al valore efficace reale (TRMS) della tensione in ingresso. Le gamme di ingresso e il tipo di uscita si selezionano tramite interruttori sul pannello frontale. L'ingresso soddisfa i requisiti della categoria CAT III e può essere permanentemente sovraesteso del 20 % della gamma nominale.

• Gamme di ingresso selezionabili: 0–125 VAC, 0–250 VAC, 0–450 VAC
• Due tipi di uscita disponibili (utilizzabile un solo tipo alla volta): 0(4)–20 mA o 0(2)–10 V

La precisione è 0,2 % nell'intervallo di frequenza 40–400 Hz. Tempo di assestamento massimo: 120 ms. Sono disponibili due varianti di alimentazione:

• DT1612 U: 24 VDC ±10 %
• DT1612 U PS: 230 V AC/DC ±10 %

Ingressi, uscite e alimentazione sono galvanicamente isolati secondo EN 61010‑1. Indicatori frontali mostrano lo stato operativo e gli errori. Custodia larga 12,5 mm per montaggio su guida TS‑35. Conforme a EN 60688.

Specifiche tecniche

• Sicurezza: isolamento galvanico tra ingressi, uscite e alimentazione (conforme EN 61010‑1)
• Livello di inquinamento: 2
• Categoria di misura: CAT III
• Gamma di tensione d'ingresso: 0–125 VAC, 0–250 VAC, 0–450 VAC
• Capacità di sovratensione continua: 2 × U, 500 V (max)
• Consumo ingresso: 0,2 VA (max)
• Gamma di frequenza: 40–400 Hz
• Gamma di tensione di uscita: 0/2–10 V (max 14 V)
• Resistenza di carico (uscita tensione): ≥ 500 Ω
• Corrente di uscita: 0/4–20 mA (max 24 mA)
• Resistenza di terminazione: ≤ 500 Ω
• Protezione sovratensione: 18 V (limitazione)
• Protezione sovracorrente: 40 mA (limitazione)
• Tempo di assestamento: 120 ms (max)
• Errore del segnale in uscita: 0,2 % (max)
• Deriva termica: 25 ppm/°C (tip.)
• Dipendenza dalla frequenza: 0,2 % (max., 40–400 Hz)
• Dipendenza dalla tensione di alimentazione: trascurabile
• Dipendenza dal carico: trascurabile
• Conversione: valore TRMS
• Tensione di alimentazione: 24 VDC ±10 % (DT1612 U); 230 V AC/DC ±10 % (DT1612 U PS)
• Consumo: 1,2 W (DT1612 U); 1,5 VA (DT1612 U PS)
• Temperatura di esercizio: 0–50 °C (opzionale −20 a +60 °C su richiesta)
• Umidità relativa: 90 % max, senza condensa
• Installazione: quadro, montaggio consigliato verticale su guida orizzontale
• EMC: EN 61326‑1 (emissione Gruppo 1 Classe B; immunità per ambiente industriale)
• Custodia: montaggio su guida TS‑35, poliamide PA6.6
• Connessione elettrica: morsetti a vite
• Sezione conduttore: 0,25–2,5 mm²
• Dimensioni (L×A×P): 12,5 × 104 × 114 mm
• Peso: 0,105 kg
• Protezione: IP20
