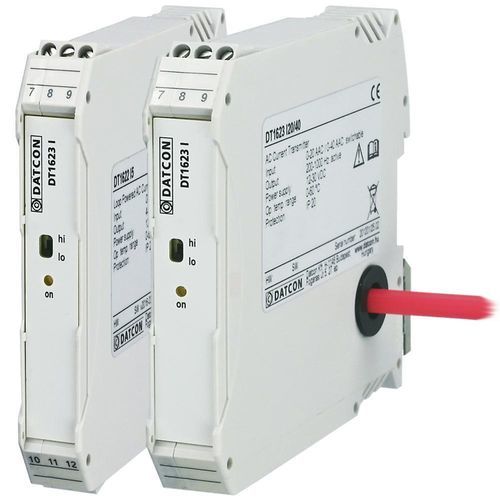

Trasmettitore di corrente a trasformatore DT1623 Ix

su guida DINACuscita frequenza

Caratteristiche

• Tre versioni con sei intervalli di misura selezionabili fino a 60 AAC (selezione tramite interruttore Hi‑Lo sul pannello frontale)
• Conversione a valore efficace reale (TRMS) per misurazioni AC accurate
• Uscita in frequenza (onda quadra) proporzionale al TRMS misurato: 400–2000 Hz
• Precisione di uscita 0,5 %, dipendenza dalla frequenza ≤ 0,3 %
• Categoria di misura CAT III e separazione conforme a EN 61010-1
• Alimentazione 24 VDC, basso consumo d'ingresso (0,25 VA max.)
• Compatto: larghezza 17,5 mm, montaggio su guida TS-35, IP20

Descrizione del prodotto
I trasmettitori di corrente AC DT1623 Ix producono un'uscita in frequenza (onda quadra) tra 400 e 2000 Hz proporzionale al valore efficace reale (TRMS) della corrente in ingresso. L'uscita in frequenza consente di sostituire un ingresso analogico con un ingresso contatore su PLC e processori di segnale, semplificando l'integrazione e riducendo i costi.

I dispositivi sono disponibili in tre versioni che coprono sei intervalli di misura (selezionabili con l'interruttore Hi‑Lo sul pannello frontale). Gli ingressi sono separati galvanicamente dalla rete misurata tramite un trasformatore di misura a banda larga e soddisfano i requisiti CAT III. Gli ingressi possono essere sovraccaricati continuamente fino a 2 × il valore nominale e per tempi brevi fino a 20 × il nominale (1 s).

Le versioni a basso intervallo permettono il collegamento tramite morsettiera; per gli intervalli superiori il conduttore deve essere fatto passare attraverso l'apertura dell'involucro. Un LED verde sul pannello frontale indica lo stato del dispositivo (luce fissa = funzionamento corretto, lampeggio = errore). Il trasmettitore è un dispositivo su morsettiera largo 17,5 mm, montabile su guida e conforme a EN 60688.

Specifiche tecniche (tabella)
Dati di sicurezza: i morsetti di ingresso e uscita sono separati elettricamente; la separazione è conforme a EN 61010-1.
Livello di inquinamento: 2
Categoria di misura: CAT III

Parametri di ingresso:
Segnale di ingresso: corrente AC
Intervalli di misura: vedi designazione tipo (selezionabile)
Conversione: valore efficace reale (TRMS)
Sovraccarico continuo: 2 × I_nominale
Sovraccarico breve (1 s): 20 × I_nominale
Assorbimento d'ingresso: 0,25 VA (max.)
Intervallo di frequenza (ingresso): 40–400 Hz

Parametri di uscita:
Segnale di uscita: frequenza (onda quadra)
Intervallo di uscita: 400–2000 Hz
Tempo di assestamento: 500 ms (10–90 %)
Errore del segnale di uscita: < 0,5 %
Livelli di uscita: Lo < 0,2 V; Hi > 21 V (Rt: 2–20 kΩ)
Coefficiente di temperatura: < 25 ppm/°C (0–60 °C)
Dipendenza dalla frequenza: <= 0,3 % (40–400 Hz)
Dipendenza dalla tensione di alimentazione: trascurabile

Alimentazione:
Tensione di alimentazione: 24 VDC ±10 %

Condizioni ambientali:
Temperatura di esercizio: 0–60 °C (opzionale −20–60 °C su richiesta)
Umidità relativa: fino al 90 % (senza condensa)
Luogo di installazione: quadro
Posizione di montaggio consigliata: verticale (su guida orizzontale)

EMC: EN 61326-1. Emissioni: Gruppo 1, Classe B. Immunità: area industriale.

Dati generali:
Custodia: montaggio su guida TS-35, poliammide PA6.6
Connessione uscita: morsetto a vite
Connessione ingresso: morsetto a vite (<= 10 AAC) / passaggio (> 10 AAC)
Capacità passante: 10 mm2 (≤ 40 AAC), 16 mm2 (> 40 AAC)
Dimensioni: 17,5 × 104 × 115 mm (L × A × P)
Peso: 0,100–0,125 kg
Protezione: IP20

Dati tecnici / specifiche

• Modello: DT1623 Ix
• Ingresso: corrente AC, conversione TRMS
• Intervalli di misura: selezionabili su sei intervalli (tre versioni)
• Uscita: frequenza (onda quadra) 400–2000 Hz
• Precisione / errore di uscita: < 0,5 %
• Alimentazione: 24 VDC ±10 %
• Capacità di sovraccarico continuo: 2 × nominale
• Sovraccarico breve (1 s): 20 × nominale
• Assorbimento d'ingresso: 0,25 VA (max.)
• Temperatura di esercizio: 0–60 °C (opzione −20–60 °C)
• Dimensioni: 17,5 × 104 × 115 mm
• Classe di protezione: IP20
