Maschio a corona N470V-3
per fori ciechiper fori passantimonoblocco

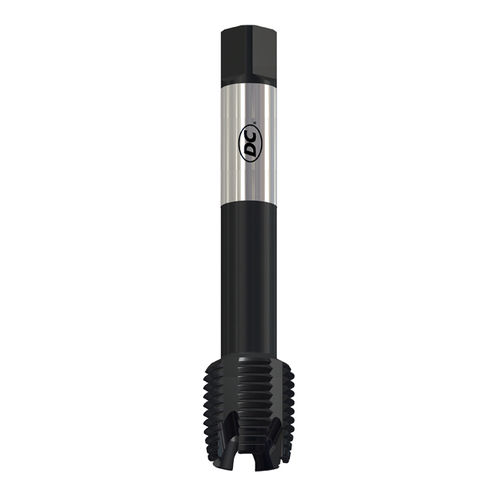

Maschio a corona - N470V-3 - DC SWISS SA - per fori ciechi / per fori passanti / monoblocco
Maschio a corona - N470V-3 - DC SWISS SA - per fori ciechi / per fori passanti / monoblocco
Maschio a corona - N470V-3 - DC SWISS SA - per fori ciechi / per fori passanti / monoblocco - immagine - 2
Maschio a corona - N470V-3 - DC SWISS SA - per fori ciechi / per fori passanti / monoblocco - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
per fori ciechi, per fori passanti, a corona
Struttura
monoblocco
Materiale del maschio
HSS-E
Materiali da lavorare
per acciaio, per ghisa
Capacità di maschiatura
M30-M68

Descrizione

l maschio a corona DC con trattamento superficiale "V" è un utensile di alto rendimento che permette di realizzare filettature con tolleranze precise ed una eccellente qualità superficiale. Grazie alla camera interna, che consente di raccogliere i trucioli, il maschio a corona può essere utilizzato per la realizzazione di fori passanti e fori ciechi. Il suo campo d’applicazione copre i materiali con resistenza sino a 850 N/mm 2 e con allungamento massimo pari al 30%. Per un corretto impiego nei fori ciechi, è necessario adattare la profondità del preforo e seguire le seguenti istruzioni: - maschiare sino a quando la frizione del maschiatore slitta - ritirare il maschio e togliere i trucioli - terminare la filettatura sino al fondo del foro. Il corretto funzionamento del maschio a corona DC, nonchè la qualità della filettatura, dipendono dai seguenti punti: - l’errore di centraggio non deve superare 0.1 mm - impiegare un maschiatore di qualità che permetta al maschio di girare perfettamente tondo - utilizzare una velocità di taglio corretta - impiegare un olio da taglio specifico per il materiale - bloccare il maschio in un porta-utensile con compensazione assiale e frizione di sicurezza - regolare la frizione ad un valore di slittamento superiore a quello della coppia di lavoro. Durante la prima filettatura, allentare la frizione, quindi serrarla progressivamente sino a quando il maschio è trascinato.
