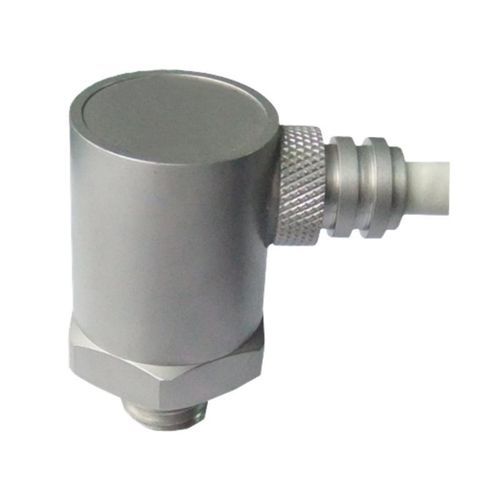

Accelerometro 1 asse BBVM-TS100

piezoelettricoIEPEa taglio

Panoramica del prodotto
Il BBVM-TS100 combina la misura di accelerazione piezoelettrica IEPE e la misura della temperatura in un unico involucro in acciaio inox, consentendo di acquisire dati di vibrazione e temperatura dallo stesso punto di montaggio. Integra un elemento sensibile PZT-5, un design in modalità shear e un cavo schermato integrato a cinque conduttori. Il sensore è adatto al monitoraggio delle condizioni e alla manutenzione predittiva di motori, cuscinetti, pompe, ventole e altri impianti industriali.

Caratteristiche principali

• Misura simultanea di vibrazione/accelerazione e temperatura
• Sensibilità in accelerazione: 100 mV/g (±5% a 20 ±5 °C)
• Campo di misura accelerazione: 50 g
• Risposta in frequenza: 1–8 000 Hz
• Opzioni elemento temperatura: PT100 o DS18B20
• Cavo schermato integrato a cinque conduttori (1 m RVVP incluso)
• Involucro in acciaio inox con montaggio M12

Elementi di temperatura disponibili

• PT100 — Elemento a resistenza di platino
• DS18B20 — Elemento di temperatura digitale

Specifiche accelerazione

• Misura — Accelerazione per vibrazione
• Sensibilità assiale — 100 mV/g, ±5% a 20 ±5 °C
• Campo di misura accelerazione — 50 g
• Risposta in frequenza — 1–8 000 Hz
• Frequenza di risonanza montata — >30 kHz
• Sensibilità trasversale — ≤5%
• Polarità — Positiva per accelerazione diretta dalla base di montaggio verso il sensore
• Impedenza di uscita — <100 Ω
• Tensione di polarizzazione DC — 12 ±2 VDC
• Segnale di uscita massimo — ≤5 V picco
• Rumore — <4 mg (1–20 kHz)
• Limite di shock — 3 000 g
• Sensibilità a deformazione della base — 0,2 mg/με
• Sensibilità a variazioni termiche transitorie — 8 mg/°C a 0,3 Hz
• Sensibilità elettromagnetica — 1 g/T

Specifiche elettriche — canale accelerazione

• Tipo di sensore — IEPE
• Alimentazione a corrente costante — 2–10 mA
• Tensione di alimentazione — 18–28 VDC

Specifiche temperatura

• Elemento di temperatura — PT100 o DS18B20
• Campo di misura temperatura — −55 a +125 °C
• Alimentazione canale temperatura — 4–30 VDC
• Precisione temperatura — ±1 °C
• Linearità temperatura — ±0,5 °C

Specifiche meccaniche e ambientali

• Materiale sensibile accelerazione — Ceramica PZT-5
• Design rilevamento — Modalità shear
• Materiale involucro — Acciaio inox
• Peso — Circa 65 g (escluso cavo)
• Filettatura di montaggio — M12
• Uscita — Cavo schermato integrato a cinque conduttori
• Temperatura di funzionamento (canale accelerazione) — −40 a +120 °C

Cablaggio

• Arancione — Alimentazione a corrente costante IEPE e uscita segnale accelerazione
• Verde — Comune canale accelerazione
• Giallo — Alimentazione positiva canale temperatura, 5 VDC
• Marrone — Massa alimentazione canale temperatura
• Blu — Uscita segnale temperatura
• Schermo — Collegato all'involucro del sensore

Accessori standard

• Certificato del sensore con dati di taratura
• Un cavo RVVP schermato a cinque conduttori da 1 m con terminazione libera all'estremità remota

Applicazioni tipiche

• Monitoraggio combinato di vibrazione e temperatura di motori e cuscinetti
• Monitoraggio delle condizioni di pompe, ventole e cambi
• Manutenzione predittiva di impianti industriali
• Sistemi di diagnostica guasti multiparametro

Specifiche tecniche

• Modello: BBVM-TS100
• Tipo sensore (accelerazione): IEPE piezoelettrico (PZT-5)
• Design: Rilevamento in modalità shear
• Sensibilità assiale: 100 mV/g ±5% (20 ±5 °C)
• Campo di accelerazione: 50 g
• Risposta in frequenza: 1–8 000 Hz
• Frequenza di risonanza montata: >30 kHz
• Sensibilità trasversale: ≤5%
• Polarità: Positiva dalla base di montaggio verso il sensore
• Impedenza di uscita: <100 Ω
• Tensione di polarizzazione DC: 12 ±2 VDC
• Segnale di uscita massimo: ≤5 V picco
• Rumore: <4 mg (1–20 kHz)
• Limite di shock: 3 000 g
• Sensibilità a deformazione della base: 0,2 mg/με
• Sensibilità transitoria temperatura: 8 mg/°C a 0,3 Hz
• Sensibilità elettromagnetica: 1 g/T
• Excitazione canale accelerazione: Corrente costante 2–10 mA
• Tensione alimentazione canale accelerazione: 18–28 VDC
• Opzioni elemento temperatura: PT100 o DS18B20
• Campo temperatura: −55 a +125 °C
• Alimentazione canale temperatura: 4–30 VDC
• Precisione temperatura: ±1 °C
• Linearità temperatura: ±0,5 °C
• Materiale involucro: Acciaio inox
• Filettatura di montaggio: M12
• Peso: ~65 g (escluso cavo)
• Cavo di uscita: Cavo schermato integrato a cinque conduttori (1 m RVVP incluso)
• Temperatura di esercizio (canale accelerazione): −40 a +120 °C
