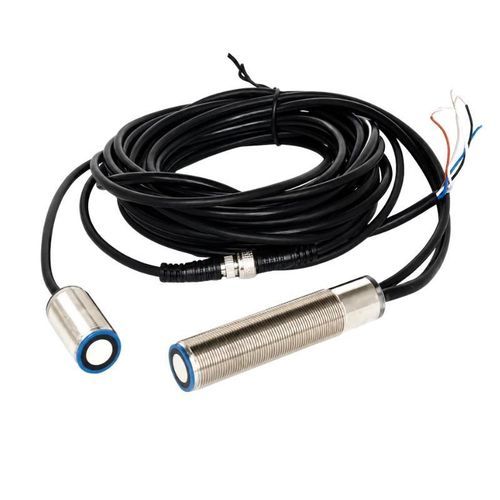

Sensore di doppia lamiera digitale BBID-DSS

con uscita open-collectorcon segnale elettrico di uscita

Panoramica del prodotto
Il BBID-DSS è un sensore a ultrasuoni da 200 kHz per il rilevamento di assenza foglio, foglio singolo e doppio foglio nei processi automatizzati di alimentazione. Emittente e ricevente in opposizione permettono il rilevamento senza contatto per macchine di alimentazione, stampaggio, imballaggio, stampa, rilegatura e lavorazione di fogli.

Principio di funzionamento
L'emettitore invia continuamente un segnale ultrasonico verso il ricevitore. Quando il materiale passa tra le due teste del sensore, il sistema valuta la variazione del segnale ricevuto e fornisce uscite di commutazione separate per assenza foglio, un foglio o due fogli. Le tre uscite possono essere collegate a un PLC, a un controllore macchina o a un circuito di allarme.

Caratteristiche principali

• Rilevamento ultrasonico 200 kHz
• Rilevamento senza contatto di assenza, foglio singolo e doppio foglio
• Adatto a materiali opachi, trasparenti e di colore diverso
• Tre uscite di commutazione NPN normalmente chiuse
• Corrente nominale 100 mA per uscita
• Uscite protette contro cortocircuiti e sovraccarichi
• Indicatori di stato blu, verde e rosso
• Protezione IP67
• Corpo filettato M18 × 1
• Cavo PVC 2 m

Applicazioni tipiche

• Macchine per l'alimentazione della carta e produzione di carta
• Presse di stampaggio e sistemi di alimentazione per lamiere sottili
• Macchine per il confezionamento alimentare e noodle istantanei
• Rilevamento di film trasparenti e materiali autoadesivi
• Attrezzature per la produzione di wafer solari
• Sistemi di alimentazione per PCB e schede elettroniche
• Macchine per rivestimento e lavorazione di fogli
• Apparecchiature automatiche di rilegatura e finitura stampa

Materiali rilevabili

• Carta e cartone
• Film plastico trasparente
• Lamiere metalliche sottili
• Wafer solari
• Schede a circuito stampato
• Materiali di fogli rivestiti
• Altri materiali di foglio idonei alla trasmissione ultrasonica

Specifiche tecniche

• Modello — BBID-DSS
• Metodo di rilevamento — Trasmissione ultrasonica in opposizione
• Frequenza ultrasonica — 200 kHz
• Intervallo di rilevamento — 20–60 mm (ottimo 45 mm)
• Tensione di alimentazione — 18–30 V DC
• Ripple di alimentazione — 10% p-p
• Corrente a vuoto — < 80 mA
• Numero di uscite — 3
• Tipo di uscita — NPN, normalmente chiuso
• Stati di uscita — Assenza / un foglio / doppio foglio
• Corrente nominale — 3 × 100 mA
• Protezione uscite — Cortocircuito e sovraccarico
• Caduta di tensione — 2 V
• Ritardo accensione — ca. 15 ms
• Ritardo spegnimento — ca. 15 ms
• Lunghezza impulso ingresso funzione — 100 ms
• Impedenza ingresso funzione — 4 kΩ
• Livello basso ingresso funzione — -UB a -UB + 1 V
• Livello alto ingresso funzione — +UB – 1 V a +UB
• Grado di protezione — IP67
• Filetto di montaggio — M18 × 1
• Cavo — PVC 2 m
• Sezione conduttore — 0.14 mm²
• Scocca — Ottone nichelato
• Componenti plastici — PBT
• Faccia trasduttore — Acciaio inossidabile
• Peso — ca. 150 g

Indicatori di stato
Colore LED — Stato di rilevamento
Blu — Assenza di foglio / aria
Verde — Foglio singolo
Rosso — Doppio foglio

Connessione cavo
Connessione — Funzione
Rosso — Alimentazione positiva
Nero — Alimentazione negativa
Bianco — Uscita doppio foglio
Verde — Uscita foglio singolo
Giallo — Uscita assenza foglio
Conduttore ingresso funzione — Ingresso funzione

Linee guida di installazione

• Montare emettitore e ricevitore uno di fronte all'altro sullo stesso asse.
• Si raccomanda una distanza emettitore-ricevitore di 40–45 mm; distanza ottimale 45 mm.
• Mantenere il foglio in movimento a circa 5–15 mm dalla faccia del sensore.
• Mantenere il disallineamento angolare tra emettitore e ricevitore entro ±1°.
• Mantenere lo spostamento assiale tra emettitore e ricevitore entro ±1 mm.
• Per carta più spessa, un angolo di installazione di circa 35° può migliorare il rilevamento.
• Dopo l'installazione, verificare i tre stati di uscita con 0, 1 e 2 fogli.

Opzioni di personalizzazione

• Tempo di risposta
• Lunghezza del cavo
• Connessione elettrica
• Supporto di montaggio
• Adattamento al materiale target e al meccanismo di alimentazione
