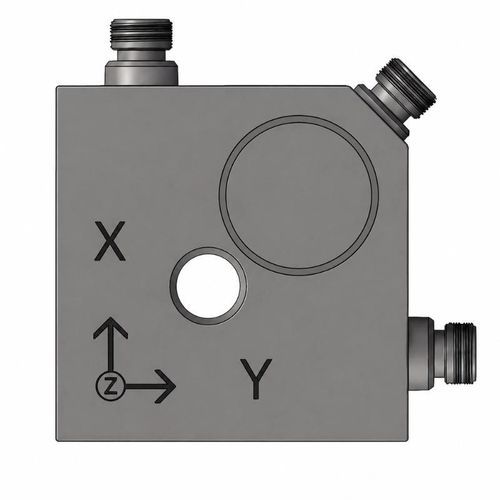

Accelerometro triassiale BBVM-3XS1000

piezoelettricoIEPEa taglio

Panoramica del prodotto
Il BBVM-3XS1000 è un accelerometro piezoelettrico triasse IEPE progettato per la misura simultanea dell'accelerazione vibratoria sugli assi X, Y e Z su macchine industriali e componenti strutturali. Gli elementi sensibili in ceramica piezoelettrica con configurazione planar-shear e l'involucro in acciaio inossidabile consentono un monitoraggio multidirezionale affidabile. Il BBVM-3XS1000 presenta una sensibilità nominale di 1.000 mV/g, campo di misura ±5 g e risposta in frequenza 0,5–5.000 Hz. Il condizionamento IEPE integrato, la bassa rumorosità e la trasmissione del segnale fino a 300 m facilitano l'integrazione in sistemi di monitoraggio condizioni e prove vibrazionali.

Caratteristiche principali

• Misura simultanea dell'accelerazione vibrazionale su tre assi (X, Y, Z)
• Condizionamento del segnale IEPE integrato per collegamento diretto ai sistemi di acquisizione
• Alta sensibilità: 1.000 mV/g (BBVM-3XS1000) con campo ±5 g
• Ampia risposta in frequenza: 0,5–5.000 Hz
• Basso rumore di uscita per migliore risoluzione di misura
• Distanza di trasmissione del segnale fino a 300 m
• Progettazione planar-shear in involucro in acciaio inossidabile
• Uscita laterale indipendente per ogni asse (3 × M5)

Opzioni di sensibilità e campo di misura disponibili

• BBVM-3XS10 — 10 mV/g — ±500 g
• BBVM-3XS50 — 50 mV/g — ±100 g
• BBVM-3XS100 — 100 mV/g — ±50 g
• BBVM-3XS500 — 500 mV/g — ±10 g
• BBVM-3XS1000 — 1.000 mV/g — ±5 g

Specifiche prestazionali

• Misura: Accelerazione vibratoria
• Numero di assi: 3 (X, Y, Z)
• Risposta in frequenza: 0,5–5.000 Hz
• Frequenza di risonanza montata: ≈20 kHz
• Sensibilità trasversale: ±5% (tip.)
• Shock massimo: 1.000 g
• Rumore di uscita: tip. <100 μg RMS

Specifiche elettriche

• Tipo di sensore: IEPE
• Tensione di alimentazione: 18–30 VDC
• Condizione operativa tipica: 24 VDC, 4 mA
• Tensione di bias: 8–12 V
• Impedenza di uscita: <100 Ω (tip.)
• Distanza massima di trasmissione: fino a 300 m
• Configurazione di uscita: uscita laterale indipendente per asse
• Connessioni di uscita: 3 × M5

Specifiche meccaniche e ambientali

• Materiale sensore: ceramica piezoelettrica
• Progettazione interna: planar-shear
• Materiale involucro: acciaio inossidabile
• Dimensioni: 29 × 29 × 17 mm
• Peso: 96 g
• Foro di montaggio centrale: Ø5,2 mm passante
• Tappi filettati asse X/Y: 2 × M5
• Coppia di serraggio M5: 20–30 kgf·cm (circa 2,0–3,0 N·m)
• Temperatura di esercizio: -40 a +120 °C

Accessori standard

• Certificato sensore con curva di risposta in frequenza
• Tre cavi di uscita standard da 1,5 m
• Un bullone di collegamento M5
• Confezione del prodotto

Accessori di montaggio opzionali

• Base magnetica di montaggio
• Base di montaggio isolata

Applicazioni tipiche

• Monitoraggio vibrazionale triasse di macchinari industriali
• Misura delle vibrazioni su carter macchina e componenti strutturali
• Monitoraggio condizioni apparecchiature e diagnostica guasti
• Prove vibrazionali multidirezionali in laboratorio e in campo

Specifiche tecniche

• Modello: BBVM-3XS1000
• Produttore / Marca: Deep-Minds Ultrasonic
• Tipo di sensore: IEPE piezoelettrico (planar-shear)
• Sensibilità (BBVM-3XS1000): 1.000 mV/g
• Campo di misura (BBVM-3XS1000): ±5 g
• Risposta in frequenza: 0,5–5.000 Hz
• Numero di assi: 3 (X, Y, Z)
• Frequenza di risonanza montata: ≈20 kHz
• Sensibilità trasversale: ±5%
• Shock massimo: 1.000 g
• Rumore di uscita: tip. <100 μg RMS
• Tensione di alimentazione: 18–30 VDC
• Condizione tipica: 24 VDC, 4 mA
• Tensione di bias: 8–12 V
• Impedenza di uscita: <100 Ω (tip.)
• Distanza massima di trasmissione: 300 m
• Connessioni di uscita: 3 × M5 (uscita laterale indipendente per ogni asse)
• Dimensioni: 29 × 29 × 17 mm
• Peso: 96 g
• Materiale involucro: acciaio inossidabile
• Materiale sensore: ceramica piezoelettrica
• Foro centrale: Ø5,2 mm passante
• Tappi filettati X/Y: 2 × M5
• Coppia di serraggio M5: 20–30 kgf·cm (circa 2,0–3,0 N·m)
• Temperatura di esercizio: -40 a +120 °C
• Accessori inclusi: certificato sensore con curva di risposta; tre cavi di uscita da 1,5 m; un bullone M5; confezione
