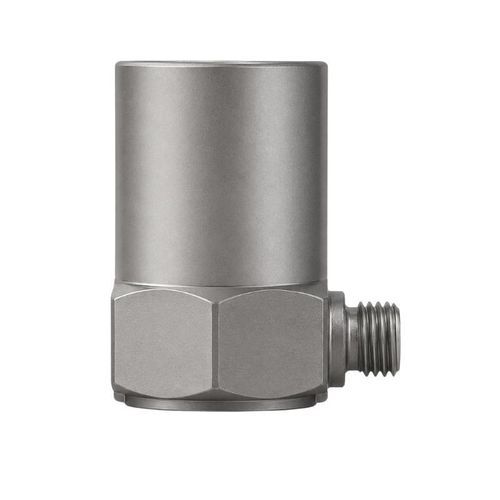

Accelerometro asse singolo BBVM-RS100

piezoelettricoIEPEa taglio

Panoramica del prodotto
Il BBVM-RS100 è un accelerometro piezoelettrico monassiale IEPE con uscita laterale, progettato per misure di vibrazione quando l'ingombro verticale è limitato o il cavo deve scorrere parallelo alla superficie di montaggio. Monta un elemento sensore in ceramica piezoelettrica in modalità a taglio, un involucro metallico sigillato e il condizionamento del segnale IEPE integrato. Il modello standard presenta sensibilità di 100 mV/g e campo di misura ±50 g; sono disponibili opzioni con diverse sensibilità e per alte accelerazioni.

Caratteristiche principali

• Uscita laterale per installazioni con basso ingombro
• Condizionamento segnale IEPE integrato (eccitazione a corrente costante)
• Sensibilità standard: 100 mV/g
• Campo di misura standard: ±50 g
• Risposta in frequenza fino a 12 kHz (modello standard)
• Filetto di montaggio M5 e connessione di uscita M5
• Progettato per trasmissione su lunga distanza (fino a 300 m)
• Disponibili varie configurazioni di sensibilità e campo

Opzioni di sensibilità e campo disponibili

• BBVM-RS10 — 10 mV/g — ±500 g — 1–10 000 Hz
• BBVM-RS20 — 20 mV/g — ±250 g — 1–10 000 Hz
• BBVM-RS25 — 25 mV/g — ±200 g — 1–10 000 Hz
• BBVM-RS50 — 50 mV/g — ±100 g — 0,5–12 000 Hz
• BBVM-RS100 — 100 mV/g — ±50 g — 0,3–12 000 Hz
• BBVM-RS500 — 500 mV/g — ±10 g — 0,2–8 000 Hz
• BBVM-RS1000 — 1 000 mV/g — ±5 g — 0,2–8 000 Hz

Prestazioni (modello standard)

• Misura: accelerazione per vibrazione
• Sensibilità: 100 mV/g (modello standard)
• Campo di misura: ±50 g (modello standard)
• Risposta in frequenza: 0,3–12 000 Hz (modello standard)
• Sensibilità trasversale: ≤5% (≤3% tipico)
• Costante di scarica: ≥0,2 s

Specifiche elettriche

• Tipo di sensore: IEPE (condizionamento integrato)
• Tensione di alimentazione: 18–30 VDC
• Eccitazione a corrente costante: 2–10 mA (operazione tipica: 24 VDC, 4 mA)
• Tensione di polarizzazione: 8–12 VDC
• Impedenza di uscita: <100 Ω
• Distanza massima di trasmissione del segnale: 300 m

Specifiche meccaniche e ambientali

• Design di rilevamento: modalità a taglio
• Direzione di uscita: uscita laterale
• Filetto di montaggio standard: M5
• Peso (modello standard): 32 g
• Coppia di serraggio raccomandata: ≈20 kgf·cm (≈2,0 N·m)
• Temperatura di esercizio: −40 a +120 °C
• Costruzione dell'involucro: involucro metallico completamente chiuso

Accessori standard

• Certificato del sensore con curva di risposta in frequenza
• Un cavo di uscita standard da 1,5 m
• Un bullone di collegamento M5
• Scatola di imballaggio del prodotto

Accessori di montaggio opzionali

• Base di montaggio magnetica
• Base di montaggio isolata

Applicazioni tipiche

• Monitoraggio vibrazioni di apparecchiature quando l'ingombro verticale è limitato
• Condition monitoring di motori, pompe, ventilatori e ingranaggi
• Misura delle vibrazioni di carter macchina e componenti strutturali
• Prove d'urto high‑g e vibrazioni transitorie
• Misure di vibrazioni a bassa ampiezza e ad alta sensibilità

Specifiche tecniche

• Modello: BBVM-RS100
• Sensibilità (modello standard): 100 mV/g
• Campo di misura (modello standard): ±50 g
• Risposta in frequenza (modello standard): 0,3–12 000 Hz
• Sensibilità/campi disponibili: BBVM-RS10, RS20, RS25, RS50, RS100, RS500, RS1000
• Sensibilità trasversale: ≤5% (≤3% tipico)
• Costante di scarica: ≥0,2 s
• Tipo di sensore: IEPE
• Tensione di alimentazione: 18–30 VDC; eccitazione 2–10 mA; tip. 24 VDC, 4 mA
• Tensione di polarizzazione: 8–12 VDC
• Impedenza di uscita: <100 Ω
• Distanza massima di trasmissione: 300 m
• Design di rilevamento: modalità a taglio
• Direzione di uscita: uscita laterale
• Filetto di montaggio: M5; coppia raccomandata ≈20 kgf·cm (≈2,0 N·m)
• Peso (modello standard): 32 g
• Temperatura di esercizio: −40 a +120 °C
• Involucro: involucro metallico completamente chiuso
• Accessori standard: certificato con curva di risposta; cavo 1,5 m; bullone M5; scatola di imballaggio
• Accessori opzionali: base magnetica; base isolata
