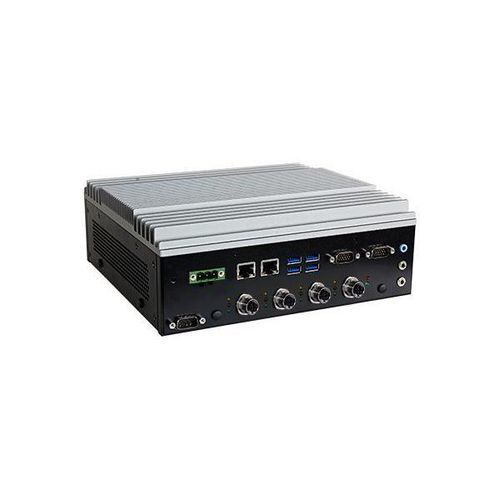

Computer espansione VC500-CMS

da pareteembeddedIntel® Cor di 10ª generazione

Riassunto del prodotto

• Sistema di bordo senza ventola ad alte prestazioni
• Supporta processori Intel® Xeon/Core™/Pentium/Celeron di 10a generazione
• 4 porte PoE o 2 porte SFP+ 10G
• 1 slot miniPCIe e 4 slot M.2 per moduli CAN bus/LTE/5G/WiFi/Storage
• 2KV isolato a 16 bit DIO
• Supporta M.2 B key 3042/3052 542/3052
per moduli CAN bus/LTE/5G/WiFi/Storage
• 2KV Porte DIO isolate a 16 bit
• Supporta il modulo M.2 B key 3042/3052 5G-NR con doppia SIM
• Supporto di gestioneOOB su richiesta
• Supporto del ciclo di vita della CPU di 15 anni fino al 1° trimestre del 34 (basato sulla roadmap Intel IOTG)

Caratteristiche principali

Wide-temp: -20~70°C

Fanless Design

Mini PCIe

Espansione multipla

15 anni di supporto del ciclo di vita della CPU

DDR4

Triple Independent Display

Wide Voltage: 9~48V DC-in

Certificazioni

• Certificazione RoHS
• Certificazione CE
• Certificazione FCC
• Certificazione UKCA
• Certificazione E-Mark (E24)

Specifiche tecniche

• Processore: Processori Intel® Xeon/Core™/Pentium/Celeron di 10a generazione, socket LGA 1200. Le opzioni includono Xeon-1270TE, Core™ i9-10900TE, i7-10700TE, i5-10500TE, i3-10100TE, Pentium® G6400TE, Celeron® G5900TE.
• Chipset: Chipset Intel® Q470E, W480E o H420E a seconda del modello.
• Memoria: Doppio slot SO-DIMM (tipo orizzontale) con staffa antivibrazione. SDRAM DDR4 2933/2666/2400/2133 a doppio canale, fino a 64 GB. Supporto ECC solo per processori Xeon-1270TE.
• BIOS: AMI SPI 256Mbit
• Grafica: Intel® UHD Graphics 630 (processore integrato). Caratteristiche: OpenGL 4.5, DirectX 12, OpenCL 2.1. Decodifica HW: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9. Codifica HW: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9. Display: Supporto DP++/DP 1.4, risoluzione fino a 4096x2304 @60Hz per DP, 1 x HDMI con foro di blocco, 2 x porte DP con foro di blocco. Display triplo: 1 HDMI + 2 DP++.
• Storage: Esterno: 2 alloggiamenti per unità SATA da 2,5" intercambiabili con blocco sul pannello posteriore, supporto per RAID 0/1. Interno: 1 slot M.2 2280 M Key, supporta dispositivi 2242, 2260 e 2280 e SSD NVME, segnale PCIe x4 e SATA, supporta la funzione di avvio.
• Audio: Realtek ALC888. Interfaccia: 1 Mic-in e 1 Line-in (frontale), 1 Line-out, 1 Mic-in e 1 Line-in con jack audio da 3,5 mm (I/O frontale).
• Ethernet: 1 x Intel® i219LM con supporto iAMT11.0 (solo Core i7/i5), 1 x Intel® i210IT. I/O anteriore: 2 porte RJ45 GbE.
• Indicatori LED: 1 x attività di archiviazione (rosso), 1 x stato di alimentazione (giallo), 2 x uso generale programmabile (verde, blu).
• I/O anteriore: Ethernet: 2 porte RJ45 GbE. Seriale: 1 porta DB-9 RS232 (COM 5). USB: 4 x USB 3.1 Gen2 (Q470E/W480E), 2 x USB 3.1 Gen2 (H420E). Audio: 1 x Line-out, 1 x Mic-in e 1 x Line-in con jack audio da 3,5 mm. DIO: 2 porte DIO isolate con 2 connettori DB-15 femmina (Q470E/W480E), supporto di DI e DO a 8 bit con isolamento a 2KV. Antenna: 2 fori per antenna. Ingresso CC: connettore a morsettiera a 3 pin. OOB: porta RJ45 opzionale per la gestione OOB. PoE/10G: 4x porte PoE 802.11af con connettori RJ45 o M12 X-coded, max 15,4W (lato PSE) o 2x porte in fibra 10G con gabbia SFP+ basate sul controller Ethernet Intel X710-BM2 (Q470E/W480E).
• I/O posteriore: Seriale: 4 porte DB-9 RS232/422/485 selezionabili dal BIOS (COM 1/2/3/4). USB: 4 porte USB 3.1 Gen2. Display: 2 porte DP++, 1 porta HDMI. Pulsanti: 1 pulsante di alimentazione, 1 pulsante di reset. Interruttore: interruttore remoto a 2 pin. Antenna: 2 fori per l'antenna. SIM: 3 slot SIM accessibili con staffa di copertura. CANBus: 2 porte DB-9 per CAN bus (opzionale).
• Output laterali: Foro per antenna: 2 fori per antenna sul lato destro, 2 fori per antenna sul lato sinistro.
• Output interni: Seriale: 1 intestazione a blocchi 2x5 pin per RS232. Mini PCIe: 1 slot mini PCIe con supporto SIM sul frontalino, supporta moduli WiFi/BT/LTE o CAN bus. M.2: Totale 3 slot M.2 (1 slot 2230 E-key (PCIe x1 e USB2.0), 1 x 3042/3052 B-key (USB3.0 e PCIex1) con doppio slot SIM sul frontalino, 1 slot 2242/2280 M-Key (PCIe gen3 x4 e SATA) che supporta la memoria Intel® Optane e NVMe).
• Raffreddamento: Raffreddamento passivo (senza ventola)
• Sicurezza: Supporta dTPM2.0 per impostazione predefinita (disabilitato dall'impostazione del BIOS), fTPM2.0 opzionale supportato (Q470E/W480E).
• Monitoraggio hardware: Supporto accelerometro femto a 3 assi, scala ±2g/±4g/±8g/±16g selezionabile dall'utente, supporto rilevamento orientamento 6D/4D, rilevamento caduta libera, rilevamento movimento e sleep-to-wake e return-to-sleep.
• Alimentazione: Tipo: connettore 3W3 a 3 pin (Q470E/W480E), morsettiera a 3 pin (H420E). Alimentazione: Ampio intervallo 9~50VDC con gestione dell'alimentazione (ritardo di accensione/spegnimento) e accensione.
• Supporto OS: Microsoft: Windows 10 IoT Enterprise RS5, Windows 11 IoT Enterprise LTSC SW. Linux: Ubuntu Linux 20.04.
• Ambiente: Temperatura di funzionamento: da -20°C a 70°C (senza turbo boost e throttling). Temperatura di stoccaggio: da -40°C a 85°C. Umidità relativa: dal 10% al 95% (senza condensa).
• Meccanismo: Costruzione: Metallo + alluminio. Montaggio: Montaggio a parete. Dimensioni (L x A x P): 235 x 87,5 x 221 mm (staffa di montaggio esclusa). Peso: 5,5 kg. Colore: nero e argento.
• Standard e certificazioni: Urti: MIL-STD-810G Metodo 516.6, Procedura 1, OP: 10G 11ms, Non-OP: 40G 11ms (testato con SSD, HDD non supportato). Vibrazioni: MIL-STD-810G Metodo 514.6C-3, Categoria 4 Veicoli su ruote compositi Tabella 514.6C-VI. Certificazioni: FCC, E-Mark (E24), CE, RoHS, UKCA.
• Lista di imballaggio: 1 unità di sistema VC500-CMS, 1 connettore di alimentazione, 1 staffa di montaggio, 1 cavo adattatore 3W3.
• Paese di origine: Taiwan

Informazioni per l'ordine Nome del modello | Numero di parte | Descrizione VC500-CMS-POEM12-Q | 750-VC50000-000G | Q470E, 8 USB 3.1, 1 DI, 1 DO, 4 (M12) POE, Alimentazione: connettore 3pin 3W3 VC500-CMS-10G-Q | 750-VC50000-100G | Q470E, 8 USB 3.1, 1 DI, 1 DO, 2 10GLAN, alimentazione: connettore 3pin 3W3 VC500-CMS-POE-Q | 750-VC50000-210G | Q470E, 8 USB 3.1, 1 DI, 1 DO, 4 (RJ45) POE, alimentazione: connettore 3pin 3W3 VC500-CMS-H | 750-VC50000-310G | H420E, 6 USB 3.1, alimentazione: morsettiera a 3 pin VC500-CMS-10G-W-X127 | 750-VC50000-600G | Xeon-1270TE, W480E, 8 USB 3.1, 1 DI, 1 DO, 2 10GLAN, alimentazione: morsettiera a 3 pin VC500-CMS-Q | 750-VC50000-700G | Q470E, 8 USB 3.1, 1 DI, 1 DO, alimentazione: morsettiera a 3 pin Elementi opzionali 2.sSD da 5", SSD M.2 SATA, memoria, kit modulo WiFi/BT, kit modulo LTE, kit modulo 5G, cavo M12, modulo CAN bus, cavo interruttore di alimentazione, adattatore di alimentazione Caratteristiche / Specifiche tecniche

• Sistema di bordo senza ventola
• Supporto Intel® Xeon/Core™/Pentium/Celeron di decima generazione
• DDR4 fino a 64 GB
• Opzioni multiple PoE/10G SFP+
• Ampio supporto di temperatura e tensione
• Slot di espansione multipli (miniPCIe, M.2)
• Triplo display indipendente
• Certificazioni complete (RoHS, CE, FCC, UKCA, E-Mark)
• Supporto per un lungo ciclo di vita
