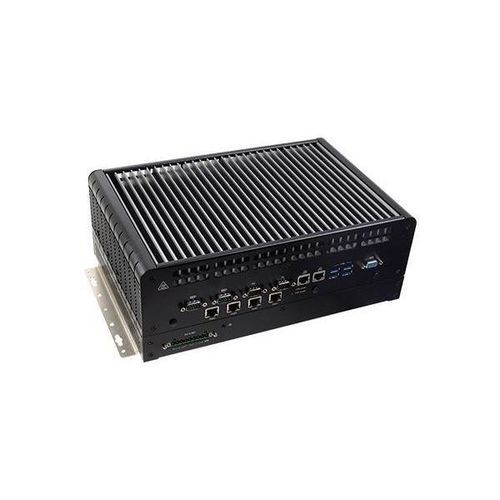

Computer espansione VC300-CS

AIembeddedda parete

Riassunto del prodotto

• Il VC300-CS di DFI è un computer di bordo senza ventole e abilitato all'AI, alimentato da processori Intel® Core™ di 9/8a generazione e integrato con il modulo MXM di NVIDIA per l'elaborazione grafica accelerata per la visione AI e l'apprendimento automatico.
• La capacità 5G consente la comunicazione e la risposta in tempo reale ai margini, supportando l'assistenza avanzata alla guida, la previsione dei rischi, la sorveglianza a bordo e il comfort e la sicurezza dei passeggeri negli ecosistemi di trasporto intelligente.

Caratteristiche principali

• Processori Intel® Core™ di 8/9° generazione
• 4 porte PoE 802.3af
• AI accelerata: supporto di un modulo GPU MXM fino a 150W
• Slot di espansione multipli per il supporto cellulare 5G
• Temperatura di funzionamento estesa: da -20°C a 70°C
• Ciclo di vita della CPU di 15 anni fino al 1° trimestre del 34 (in base alla roadmap Intel IOTG)

Certificazioni

• Certificazione RoHS
• Certificazione CE
• Certificazione FCC
• Certificazione UKCA
• Certificazione E-Mark (E24)

Applicazioni

• Autobus interurbani elettrici
• Veicoli autonomi
• MaaS (Mobility as a Service)
• Gestione della flotta
• Robotaxi
• AI Sorveglianza ferroviaria
• Sistemi senza conducente e con pilota automatico
• Monitoraggio dei binari

Specifiche dettagliate Sistema Processore: processori Intel® Core™ di 8a/9a generazione, LGA 1151 - Intel® Core™ i7-9700TE 8C/8T 1,8GHz 12MB cache, TDP 35W con Q370PCH - Intel® Core™ i7-8700T 6C/12T 2,4GHz 12MB cache, TDP 35W con Q370PCH - Intel® Core™ i7-9700E 8C/8T 2,6GHz 12MB cache, TDP 65W con Q370PCH - Intel® Core™ i5-9500TE 6C/6T 2,2GHz 9MB cache, TDP 35W con Q370PCH (Supporto di altre CPU su richiesta) Chipset: Chipset Intel® Q370 Memoria: Dual Channel DDR4 2666/2400 MHz da SODIMM fino a 64 GB BIOS: AMI SPI 128Mbit Grafica Controller: Intel® HD Graphics Display:

• 1 x VGA (connettore DB-15), fino a 1920x1200@60Hz
• 1 x HDMI (con blocco a vite), fino a 4096x2160@24Hz
• 1 x DP++ (connettore display port standard di tipo DIP con blocco a vite), fino a 4096x2304@60Hz
• Supporto della tecnologia NVIDIA Optimus

Acceleratore AI Interfaccia: MXM tipo A, B, C su x16 PCIe 3.0 Controller: Nvidia Quadro embedded/serie Geforce Storage Esterno: 2 alloggiamenti di archiviazione da 2,5" intercambiabili con blocco (supporta dispositivi SSD da 7 mm) Interno: 1 chiave M.2 2280 M per SSD SATA Espansione Interfaccia:

• 1 x Mini PCIe half-size per moduli WiFi/BT, con segnale PCIe x1 e USB
• 2 x Mini PCIe full-size supportano PCIe x1, segnale USB 2.0 con presa per scheda SIM di ciascuno
• 1 x M.2 B supporta dispositivi 3042, 3052 o modulo 5G su segnale PCIe x1, USB2.0, USB3.0 con staffa per slot per scheda SIM (la scheda SIM può essere accessibile dall'esterno)
• 1 x chiave M.2 2280 M supporta dispositivi 2242, 2260 e 2280 (segnale PCIe x4 e SATA, supporta la funzione di avvio)

Audio Codec audio: Realtek ALC888 Interfaccia: 1 Mic-in, 1 Line-out Ethernet Controller:

• 5 x Intel® I210IT NIC (10/100/1000Mbps)
• 1 x Intel® I219LM con iAMT11.0 PCIe (10/100/1000Mbps) (solo Core i7/i5 supporta iAMT)

Indicatori LED 1 x LED di alimentazione (verde) 5 x LED di archiviazione (rosso) 4 LED PoE I/Out anteriore PoE: 4 porte PoE con connettori RJ45 o M12 X-coded (802.3af, max 15,4W lato PSE, NON supportano Wake on Lan) Ethernet: 2 x GbE (RJ-45) con supporto Wake on Lan Seriale: 2 x RS-232/422/485 completa ad alta velocità (DB-9), 2 x RS-232/422/485 (pin header) USB: 4 x USB 3.0 (tipo A) Display: 1 uscita display VGA con connettore DB-15 DIO: 1 porta DI isolata a 8 bit con connettore DB-9, 1 porta DO isolata a 8 bit con connettore DB-9, isolamento 2KV Alimentazione: 1 morsettiera a 9 pin da 5,0 mm I/O posteriore USB: 2 x USB 2.0 (tipo A) Display: 1 x HDMI, 1 x DP++ Audio: 1 x Mic-in, 1 x Line-out (tramite jack telefonico 3.5mm 3P) Pulsanti: 1 pulsante di accensione, 1 pulsante di reset Antenna: 7 fori per antenna di tipo SMA per GNSS, WWAN/LTE MIMO, WLAN/BT MIMO, 5G SIM: 3 prese SIM (accessibili dall'esterno con il coperchio) Watchdog Timer Reset del sistema, programmabile via software da 1 a 255 secondi Sicurezza TPM 2.0 Alimentazione Tipo: +12VDC (9~36V), +24VDC (14,4~33,6), conforme a eMark con funzione di accensione, protezione da inversione di polarità Connettore: morsettiera a 9 pin da 5,0 mm Supporto del sistema operativo Microsoft: Windows 10 IoT Enterprise 64 Bit Linux: Ubuntu 18.04 Ambiente Temperatura di funzionamento:

• da 20°C a 70°C con CPU+GPU<100W senza ventola
• da 20°C a 60°C con CPU+GPU<160W senza ventola
• da 20°C a 70°C con CPU+GPU<190W con ventola attiva
• Il throttling della CPU ad alta temperatura è accettabile

Temperatura di stoccaggio: da -40°C a 85°C Umidità relativa: dal 10% al 90% (senza condensa) Meccanismo Costruzione: Metallo + alluminio Montaggio: Montaggio a parete Dimensioni (L x A x P): 340.5 x 132 x 223 mm (altezza 3U, escluso il piede in gomma) Peso: 9,85 kg Standard e certificazioni Urti: MIL-STD-810G Metodo 516.6, Procedura 1, OP: 10G 11ms, Non-OP: 40G 11ms (Test su SSD, HDD non supportato) Vibrazioni: MIL-STD-810G Metodo 514.6C-3, Categoria 4 Veicoli su ruote compositi Tabella 514.6C-VI Certificazioni: CE, FCC, UKCA, RoHS, E-Mark Lista delle confezioni 1 unità di sistema VC300-CS 1 connettore di alimentazione 1 Staffa di montaggio Paese di origine Taiwan Oggetti opzionali

• SSD da 2,5": 1TB, 512GB, 256GB, 128GB (SSD SATA, da -40 a 85°C, RoHS)
• SD SATA M.2: 64GB, 128GB, 256GB, 512GB (M.2 2280 SSD, SATA3 B+M Key, MLC, Wide Temp.)
• Memoria: 8GB/4GB DDR4 2666Mhz SO-DIMM
• Kit modulo Wi-Fi/BT
• Kit modulo LTE
• Kit modulo 5G
• Cavo M12
• Modulo bus CAN

Tags

• Edge AI Computing
• Certificazione E-Mark (E24)
• MXM
• IoT
• Intel
• 5G
• PoE
• CAN-Bus
• Mini PCIe
• PCIe x16
• Windows
• VGA
• Espansione multipla
• DDR4
• Certificazione RoHS
• Certificazione CE
• Certificazione FCC
• In-Vehicle
• Alte prestazioni
• Certificazione UKCA

Specifiche tecniche (Sommario)

• Processore: Intel® Core™ di 8a/9a generazione (LGA 1151)
• Chipset: Intel® Q370
• Memoria: Fino a 64 GB DDR4
• Storage: 2 alloggiamenti da 2,5", 1 chiave M.2 2280 M
• Espansione: 3 x Mini PCIe, 2 x M.2
• Display: VGA, HDMI, DP++
• Ethernet: 5 x Intel® I210IT, 1 x Intel® I219LM
• PoE: 4 x 802.3af
• Temperatura di funzionamento: da -20°C a 70°C
• Certificazioni: CE, FCC, UKCA, RoHS, E-Mark
