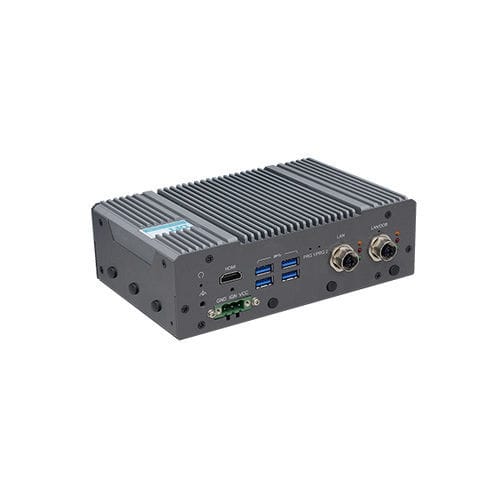

PC espansione VC700-ASL

da pareteembeddedIntel Atom® x7433RE

Overview

• PC imbarcato compatto senza ventola con opzioni CPU Intel® Atom x7000E (x7835RE, x7433RE, x7211RE)
• Piattaforma certificata ITxPT per applicazioni fleet e veicolari
• Ingresso alimentazione veicolo ampio (9~36V DC) con ACC/IGN
• IMU a 9 assi integrata per rilevamento conducente e monitoraggio flotte
• Molteplici espansioni: 2×Mini‑PCIe, 3×M.2 per CAN/GNSS/LTE/5G/Wi‑Fi/memoria
• I/O rugged: 2×GbE (M12), DIO isolato 8 bit, 2×CAN, ampia gamma termica

Key Features

• Ingresso tensione ampio: 9~36V DC con ignition
• Design fanless e chassis robusto (alluminio + SPGC)
• Temperatura operativa: -40 a 70°C
• IMU a 9 assi integrata (3A + 3G + 3M)
• Gestione Out‑of‑Band (OOB) e TPM 2.0
• Ampie opzioni di espansione e storage (M.2, Mini‑PCIe, bay 2.5" hot‑swap opzionali)

Detailed Specifications
System
Processor : Intel® Atom x7000E (Amston Lake). Opzioni: x7835RE (8 core, 1,3–3,6 GHz, 12W); x7433RE (4 core, 1,5–3,4 GHz, 9W); x7211RE (2 core, 1,0–3,2 GHz, 6W).
Memory : 4GB / 8GB LPDDR5‑5200 (saldato).
BIOS : AMI SPI 64 Mbit.

Graphics
Controller : Intel® HD Graphics (fino a 32 EUs).
Display : 1×HDMI 1.4b (fino a 4096×2160 @24Hz); 1×DP++ (fino a 4096×2160 @24Hz).

Storage
External : Bay opzionali 2×2.5" SATA estraibili.
Internal : eMMC 64GB o 128GB (modulo rimovibile opzionale).

Expansion
Interfaces : 1×M.2 2230 A+E (USB2.0/PCIe); 1×M.2 3042/3052 B (USB3.0/USB2.0/PCIe) con Nano SIM; 1×M.2 2242/2280 B+M (PCIe/SATA); 2×Mini‑PCIe (1 half, 1 full).

Ethernet
Controller : 2×Intel i210 GbE.
Interface : 2×GbE con connettori M12 X‑code.

GNSS
Support : u‑blox NEO‑M9N (GPS/QZSS/Galileo/GLONASS/BeiDou). Dead reckoning su richiesta.

Sensor
IMU a 9 assi (accelerometro 3 assi, giroscopio 3 assi, magnetometro 3 assi) per sensing veicolo/flotta e rilevamento conducente.

Front I/O

• Ethernet: 2×GbE (M12 X‑code) (una porta condivisa con OOB)
• USB: 4×USB 3.2 Type‑A
• Display: 1×HDMI
• Buttons: Reset
• Antenna: 3×fori Fakra

Rear I/O

• Serial: 2×RS‑232/422/485 (DB9‑M)
• DIO: DIO isolato 8 bit, isolamento 1,5 kV (ingresso 0–30 VDC)
• Display: 1×DP++
• Audio: Amplificatore per altoparlante 10W + Line Out/Mic In 3,5 mm
• CAN: 2×CAN 2.0B (DB9‑M), supporto J1939 (CAN FD su richiesta)
• Antenna: 2×fori Fakra

Side I/O
Fori antenna: 3×Fakra.

Watchdog Timer
Output & Interval : Reset sistema, programmabile da 1 a 255 secondi.

Security
TPM : TPM 2.0 (Nuvoton).

Power
Type : Gamma ampia 9~36 V DC con controllo accensione (ACC/IGN).
Connector : Morsettiera 3 poli.

OS Support
Microsoft : Windows 10 / Windows 11.
Linux : Ubuntu 22.04.

Environment
Operating Temperature : -40 a 70°C.
Storage Temperature : -40 a 85°C.

Mechanism
Construction : Alluminio + metallo SPGC.
Mounting : Montaggio a parete.
Dimensions (L×A×P) : 182,4 × 61,5 × 118,4 mm ; 182,4 × 93,5 × 118,4 mm (con bay 2.5").
Color : Nero.

Standards & Certifications

• Shock: MIL‑STD‑810G Metodo 516.6 Procedura 1 (operativo/non operativo)
• Vibration: MIL‑STD‑810G Metodo 514.6 Categoria 4
• Certifications: CE, FCC, E‑Mark (E24), ITxPT, RoHS, UKCA (TBD)

Country of Origin
Taiwan

Technical specifications

• Model: VC700-ASL
• Opzioni CPU: Intel® Atom x7835RE / x7433RE / x7211RE
• Memoria: 4GB / 8GB LPDDR5‑5200 (saldato)
• Grafica: Intel® HD Graphics (fino a 32 EUs)
• Storage: eMMC 64/128GB; 2×SATA 2.5" estraibili (opz.)
• Espansione: 3×M.2, 2×Mini‑PCIe
• Ethernet: 2×Intel i210 GbE (M12)
• GNSS: u‑blox NEO‑M9N
• I/O: 4×USB 3.2, HDMI, DP++, 2×RS‑232/422/485, DIO isolato 8 bit
• Audio: Amplificatore per 10W + Line Out/Mic In
• CAN: 2×CAN 2.0B, J1939 (CAN FD su richiesta)
• Sensori: IMU 9 assi integrato
• Alimentazione: 9~36V DC con ignition
• Temp: -40 a 70°C
• Dimensioni: 182.4×61.5×118.4 mm
