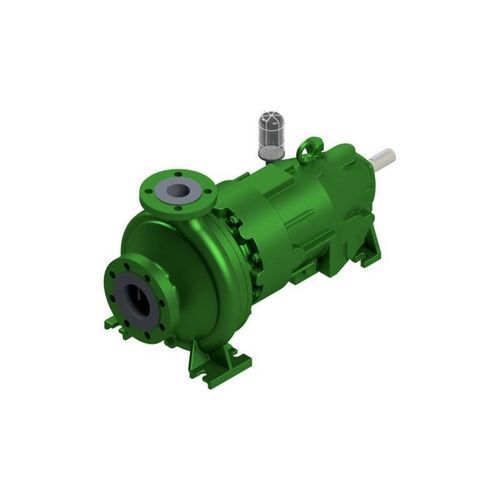

Pompa centrifuga a voluta NMR

per petrolioper carburanteper prodotti chimici

Descrizione del prodotto
La famiglia NMB / Type NMR comprende pompe chimiche senza tenuta costruite secondo le dimensioni carcassa ISO 2858 e dotate di accoppiamento magnetico. Il contenitore a pot diviso isola ermeticamente il fluido pompato; il calore generato dalle perdite per correnti parassite viene evacuato tramite una circolazione interna. I supporti in contatto con il fluido sono boccole scorrevoli in SiC per funzionamento senza lubrificazione, mentre il lato di azionamento è supportato da cuscinetti volventi lubrificati ad olio. L'equilibrio della spinta assiale è garantito idraulicamente su tutto il campo operativo. Un flangia diretta per motore normalizzato elimina l'allineamento dell'accoppiamento. Sono disponibili numerose varianti e opzioni di monitoraggio per adattare la pompa alle esigenze del processo.

Funzione e progettazione
Pompa monostadio a corpo voluta con accoppiamento a magneti permanenti. Il contenitore (split pot) assicura la separazione ermetica; la circolazione interna allontana il calore delle perdite per correnti parassite. Le tenute d'usura su aspirazione e mandata sono standard quando previste. L'equilibrio assiale si ottiene mediante fori di scarico, fori di bilanciamento, palette di controspinta o altri accorgimenti idraulici a seconda della configurazione.

Versioni speciali (disponibili)

• Carcassa con camicia riscaldante
• Corpo voluta con sospensione centrata
• Esecuzione con girante aperta e piatto d'usura
• Inducer per migliorare le prestazioni di aspirazione

Applicazioni

• Oil & Gas
• Industria chimica
• Petrolchimico
• Offshore
• Naval / Marine
• Rifornimento & Aviazione
• Serbatoi / Terminal di stoccaggio
• Energia rinnovabile / Tecnologie ambientali

Note
L'accoppiamento magnetico garantisce contenimento senza tenuta. Le boccole SiC lato prodotto consentono funzionamento senza lubrificazione; il lato azionamento utilizza cuscinetti a rotolamento lubrificati ad olio. La circolazione interna dissipa il calore delle correnti parassite. Il flange motore diretto consente un ingombro compatto.

Caratteristiche / Specifiche tecniche

• Denominazione: NMB / Type NMR
• Portata (Q max): fino a 1400 m³/h [6160 g.p.m.]**
• Prevalenza (H max): fino a 250 m [820 ft]**
• Pressione di esercizio: 16 / 24 / 40 bar [232 / 348 / 580 psi]*
• Temperatura: fino a 300 °C [572 °F]*
• Velocità max.: 3500 min−1
• Tenuta: accoppiamento magnetico (confinamento a magneti permanenti)
• Installazione: orizzontale
• Autoadescante: possibile in configurazioni specifiche
• Cuscinetti: boccole SiC lato prodotto; cuscinetti volventi lubrificati lato azionamento
• Lubrificazione: olio (lato azionamento); boccole SiC lato prodotto senza lubrificazione
• Materiali: Duplex, leghe a base Ni, ghisa sferoidale / ghisa/ghisa d'acciaio, acciaio austenitico
• Norme: DIN EN ISO 2858, ISO 15783
• Protezione Ex: Categoria 2 / Zona 1
• Note: * pressioni e temperature superiori su richiesta; ** dipende dalla taglia e dalla velocità di rotazione
