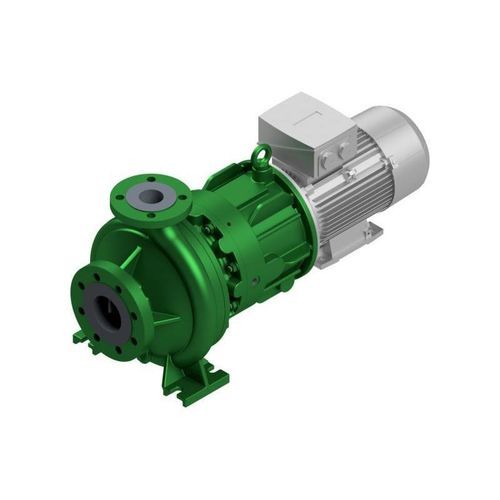

Pompa centrifuga NMB

per gasper olioper prodotti chimici

Panoramica
La NMB è una pompa chimica monostadio costruita secondo le dimensioni ISO 2858 e dotata di accoppiamento magnetico. Il corpo a vaso sdoppiato garantisce il contenimento ermetico del fluido pompato; le correnti parassite vengono convogliate tramite circolazione interna. L'albero è supportato da boccole scorrevoli in SiC a contatto col fluido, assicurando un funzionamento senza manutenzione e senza usura. L'equilibrio completo della spinta assiale sull'intero campo operativo è garantito dall'idraulica integrata. Il motore normalizzato montato direttamente elimina l'allineamento della giunzione. Ampia gamma di varianti e opzioni di monitoraggio per soluzioni personalizzate.

Applicazioni

• Oil & Gas
• Chimica
• Petrochimica
• Offshore
• Navale / Marine
• Rifornimento & Aviazione
• Depositi / Terminal
• Energie rinnovabili / Tecnologie ambientali

Caratteristiche principali

• Tipo: NMB (pompa chimica monostadio secondo ISO 2858)
• Tenuta: accoppiamento magnetico per funzionamento senza perdite
• Motore montato direttamente (nessuna necessità di allineamento della trasmissione)
• Corpo a vaso sdoppiato per tenuta ermetica; circolazione interna per eliminare le correnti parassite
• Boccole SiC a contatto con il fluido (senza manutenzione e resistenti all'usura)
• Compensazione completa della spinta assiale su tutto il campo attraverso idraulica integrata
• Ampia offerta di varianti e opzioni di monitoraggio per soluzioni su misura

Dati prestazionali (tipici / massimi)

• Q max: 300 m³/h (dipende da dimensione e velocità)
• H max: 250 m (dipende da dimensione e velocità)
• Pressione di esercizio: 16 / 24 / 40 bar (pressioni superiori su richiesta)
• Intervallo di temperatura: fino a 200 °C (valori superiori su richiesta)
• Velocità max: 3500 rpm
• Configurazione: orizzontale
• Autoadescante: sì
• Cuscinetti: cuscinetti volventi fuori dal fluido; boccole SiC a contatto prodotto
• Lubrificazione: grasso
• Materiali: Duplex, leghe a base di Ni, ghisa sferoidale / ghisa, ghisa austenitica
• Norme: DIN EN ISO 2858, ISO 15783
• Protezione Ex: Categoria 2 / Zona 1

Nota
I dati di pressione, temperatura e portata dipendono dalla taglia e dalla velocità; valori superiori disponibili su richiesta.

Specifiche tecniche

• Modello: NMB
• Installazione: orizzontale, motore normalizzato montato direttamente
• Soluzione di tenuta: accoppiamento magnetico per trasferimento senza perdite
• Cuscinetti e durata: boccole SiC nella zona a contatto con il prodotto per funzionamento senza usura; cuscinetti volventi fuori dal fluido
• Idraulica: compensazione completa della spinta assiale integrata nel campo operativo
• Opzioni materiali: Duplex, leghe a base di nichel, ghisa sferoidale/ghisa d'acciaio, ghise austenitiche
• Conformità: ISO 2858, ISO 15783
• Protezione per atmosfere esplosive: selezionabile per Zona 1 / Categoria 2
