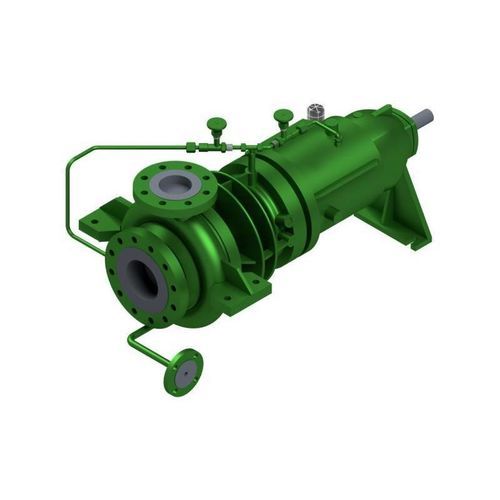

Pompa centrifuga a voluta PRMW

per olioper olio diatermicoa trascinamento magnetico

Descrizione
Il tipo PRMW è una pompa a voluta monostadio in esecuzione di processo con accoppiamento magnetico secondo API 685 per applicazioni con olio termico.

Accoppiamento e tenuta
La pompa è dotata di un accoppiamento magnetico permanente; l'involucro di contenimento sigilla ermeticamente il fluido verso l'esterno. Non è prevista circolazione interna. Il cuscinetto a strisciamento e una sezione di strozzamento impediscono lo scambio di prodotto contaminato con il mezzo pulito nello spazio magnetico. Per perdite per correnti parassite maggiori è richiesto un circuito di raffreddamento aggiuntivo. La pompa non è autoadescante e deve essere sfiatata con la slitta di aspirazione aperta tramite un dispositivo di sfiato.

Costruzione e cuscinetti
La carcassa del cuscinetto con alette fuse è progettata come elemento di raffreddamento, quindi le temperature nell'area del gap-pot risultano significativamente inferiori alla temperatura di flusso nella voluta. La voluta dispone di supporti fusi robusti per una sospensione sull'asse centrale e di scarico e sfiato saldati e flangiati. L'albero della pompa è supportato da cuscinetti a strisciamento in SiC; l'albero motore è montato su cuscinetti a rulli lubrificati a olio.

Applicazioni

• oil & gas
• chimica
• petrochimica
• offshore
• tecnologia navale / marina
• impianti di rifornimento & aviazione
• sistemi di riscaldamento industriale / fluido termovettore
• stoccaggio in serbatoi / serbatoi terminali
• energie rinnovabili / ingegneria ambientale

Caratteristiche / specifiche tecniche

• Tipo: PRMW
• Costruzione: pompa a voluta monostadio con accoppiamento magnetico per olio termico
• Q max: 1400 m³/h [6160 g.p.m.] (a seconda di dimensione e velocità)
• H max: 250 m [820 ft] (a seconda di dimensione e velocità)
• Pressione di esercizio: 40 bar [580 psi] (*pressioni maggiori su richiesta)
• Temperatura: 450° C [840° F] (*temperature maggiori su richiesta)
• Velocità massima: 3500 min−1
• Tenuta: accoppiamento magnetico
• Installazione: orizzontale
• Autoadescante: no
• Cuscinetti: cuscinetti a rulli (motore); cuscinetto lato fluido a strisciamento (cuscinetti in SiC per l'albero pompa)
• Lubrificazione: olio (cuscinetti a rulli dell'albero motore)
• Materiali: duplex, leghe a base di Ni, ghisa sferoidale / acciaio fuso, acciaio austenitico
• Standard di progetto (accoppiamento magnetico): API 685
• Norme: API 682
• Protezione contro esplosioni: categoria 2 / zona 1
• Nota: * pressioni e temperature maggiori su richiesta; ** dipendente da dimensione e velocità
