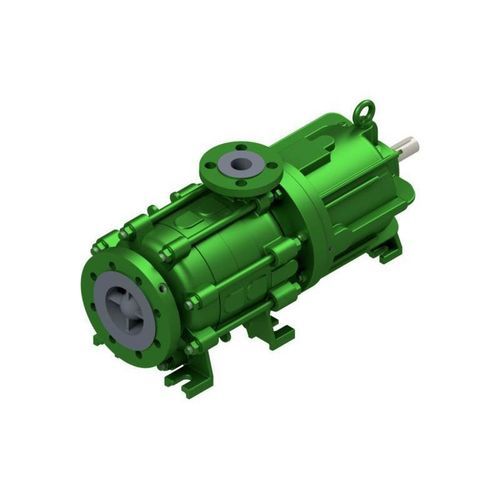

Pompa centrifuga HZMA

per carburanteper idrocarburiper prodotti chimici

Descrizione del prodotto
La serie HZMA è una pompa centrifuga monostadio o multistadio con accoppiamento magnetico permanente e attacco di aspirazione assiale. L'accoppiamento magnetico e la camicia di contenimento isolano ermeticamente il fluido. Una circolazione interna disperde il calore generato dalle perdite per correnti parassite. L'albero della pompa è supportato da boccole lisce in SiC lato prodotto; l'albero di trasmissione monta cuscinetti a sfera ingrassati permanentemente. Anelli di usura standard su aspirazione e mandata. La compensazione della spinta assiale avviene mediante disco di scarico a doppia faccia le cui camere sono sollecitate sia dalla pressione di mandata sia dalla pressione della prima stadio. Progettata per installazione orizzontale.

Applicazioni

• Oil & gas
• Industria chimica
• Impianti petrolchimici
• Installazioni offshore
• Cantieristica navale / marine
• Sistemi di rifornimento & aviazione
• Stoccaggio in serbatoi / depositi
• Energia rinnovabile & ingegneria ambientale

Caratteristiche / Specifiche

• Q max: 600 m³/h (dipende da dimensione e velocità)
• H max: 500 m (dipende da dimensione e velocità)
• Pressione di esercizio: 16 bar (pressioni superiori su richiesta)
• Intervallo di temperatura: fino a 200° C (temperature superiori su richiesta)
• Velocità max: 3500 min−1
• Tenuta: accoppiamento magnetico (camicia di contenimento)
• Installazione: orizzontale
• Autoadescamento: no
• Configurazione cuscinetti: boccole lisce SiC lato prodotto; albero di trasmissione su cuscinetti a sfera ingrassati permanentemente
• Lubrificazione: grasso
• Materiali: duplex, leghe a base Ni, ghisa sferoidale / acciaio fuso, acciai austenitici
• Norme: ISO 15783
• Protezione contro esplosioni: Categoria 2 / Zona 1

Note

• * Pressioni e temperature superiori disponibili su richiesta.
• ** Prestazioni (portata / prevalenza) dipendono da dimensione della pompa e velocità di rotazione.

Caratteristiche di progettazione

• Tipo di pompa: monostadio o multistadio con accoppiamento magnetico permanente
• Aspirazione: assiale; orientamento: installazione orizzontale
• Compensazione spinta assiale: disco di scarico a doppia faccia
• Anelli di usura standard su aspirazione e mandata
• Materiali e componenti interni selezionabili in funzione del fluido (corrosivo/abrasivo)
