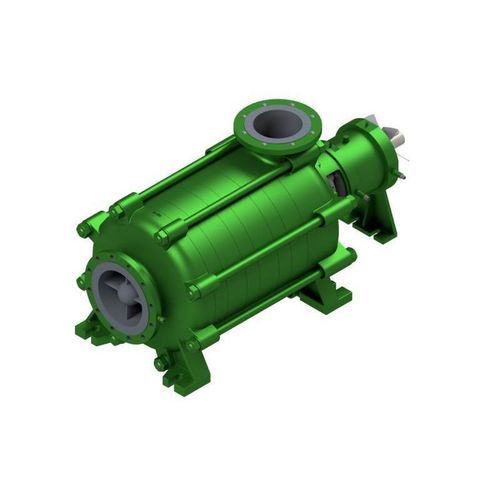

Pompa a rotore HZAR

per idrocarburiper olioper prodotti chimici

Panoramica
La HZAR è una pompa centrifuga monostadio o multistadio a elementi, conforme ad API 610, costruzione BB4, con attacco di aspirazione assiale. Il montante di aspirazione è progettato con ingresso assiale e la girante lato aspirazione presenta una sezione di ingresso ingrandita per ottenere valori di NPSH molto bassi. L'equilibramento della spinta assiale avviene tramite fori di scarico e fessure di strozzamento; anelli di usura e di strozzamento sono standard su aspirazione e mandata. La supportazione dell'albero è costituita da un cuscinetto a rulli cilindrici e una coppia di cuscinetti a sfere ad angolo di contatto. Sono presenti tenute cuscinetto sostituibili su entrambi i lati. La tenuta verso atmosfera è realizzata con anelli profilati in esecuzione metal-to-metal. La camera di tenuta è predisposta per l'installazione di tenute meccaniche secondo API 682.

Applicazioni

• Oil & Gas
• Chimica
• Petrolchimica
• Offshore
• Naval / Marine
• Rifornimento & Aviazione
• Depositi / Terminali di stoccaggio
• Energia rinnovabile / Ingegneria ambientale

Documentazione
Brochure (tedesco) e brochure (inglese) sono disponibili per questo prodotto.

Caratteristiche tecniche / Specifiche

• Q max: 600 m³/h [2640 gpm]**
• H max: 500 m [1640 ft]**
• Pressione di esercizio: 16 bar [232 psi]*
• Temperatura: 200 °C [392 °F]*
• Velocità max.: 3500 min−1
• Tenuta: tenuta meccanica
• Installazione: orizzontale
• Attacco aspirazione: assiale
• Autoadescante: sì
• Cuscinetti: cuscinetto a rulli cilindrici e coppia di cuscinetti a sfere ad angolo di contatto (cuscinetti volventi), bronzine
• Lubrificazione: olio
• Materiali: Duplex, leghe a base Ni, ghisa austentica
• Norme: API 610
• Protezione Ex: Categoria 2 / Zona 1
• Nota: * pressioni e temperature maggiori su richiesta
• Nota: ** dipende dalla taglia e dalla velocità
