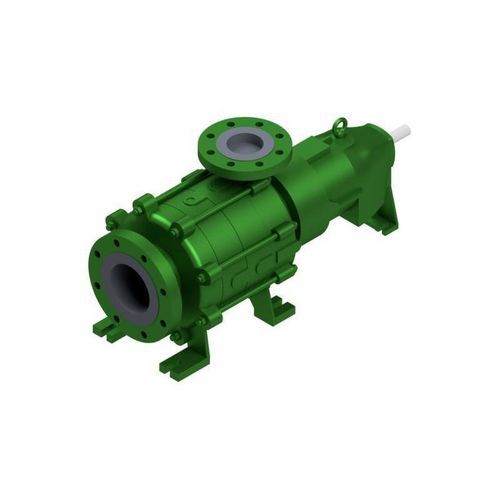

Pompa a canale laterale HZMAR

per idrocarburiper gasper olio

Descrizione del prodotto
La HZSMAR è una pompa a elementi monostadio o multistadio con accoppiamento magnetico e uno stadio a canale laterale per il trattamento di gas. Il dispositivo per il trasporto dei gas funziona secondo il principio della pompa a canale laterale: durante il trasporto di gas l'aumento di pressione nello stadio a canale laterale consente la reintegrazione del gas nella fase liquida. La pompa è dotata di accoppiamento magnetico permanente; la camera a fessura garantisce la tenuta ermetica del fluido pompato verso l'esterno. Il calore generato dalle perdite da correnti parassite viene evacuato tramite un flusso di circolazione interno. L'albero pompa è supportato da cuscinetti a strisciamento in SiC lato prodotto e da cuscinetti volventi lubrificati a olio lato azionamento. Anelli di usura su aspirazione e mandata sono di serie. L'azzeramento della spinta assiale avviene tramite un disco di alleggerimento doppia faccia i cui vani di alleggerimento sono sollecitati sia dalla pressione di mandata della pompa sia dalla pressione del primo stadio.

Applicazioni

• Oil & Gas
• Chimica
• Petrolchimica
• Offshore
• Nautica / Settore navale
• Sistemi di rifornimento & Aviazione
• Depositi / Terminali di stoccaggio
• Energia rinnovabile / Ingegneria ambientale

Dati tecnici

• Q max: 600 m³/h [2640 g.p.m.]
• H max: 500 m [1640 ft]
• Pressione di esercizio: 16 bar [232 psi]
• Temperatura: 100° C [212° F]
• Velocità max: 3500 min−1
• Tenuta: accoppiamento magnetico
• Installazione: orizzontale
• Attacco aspirazione: assiale
• Cuscinetti: volventi (azionamento), strisciamento SiC (lato prodotto)
• Lubrificazione: olio
• Materiali: Duplex, a base Ni, ghisa sferoidale / ghisa d'acciaio, ghisa austenitica
• Norme: API 685, ISO 15783
• Protezione Ex: Categoria 2 / Zona 1

Caratteristiche / Specifiche

• Pompa a elementi monostadio o multistadio con accoppiamento magnetico
• Stadio a canale laterale per il trasporto di gas e la reintegrazione nella fase liquida
• Accoppiamento magnetico permanente con tenuta ermetica tramite camera a fessura
• Smaltimento del calore tramite flusso di circolazione interno
• Cuscinetti a strisciamento SiC lato prodotto e cuscinetti volventi lubrificati a olio lato azionamento
• Anelli di usura in aspirazione e mandata di serie
• Bilanciamento della spinta assiale tramite disco di alleggerimento doppia faccia
• Progettata per impieghi gravosi in Oil & Gas, Chimica, Petrolchimica, Offshore e Nautica
