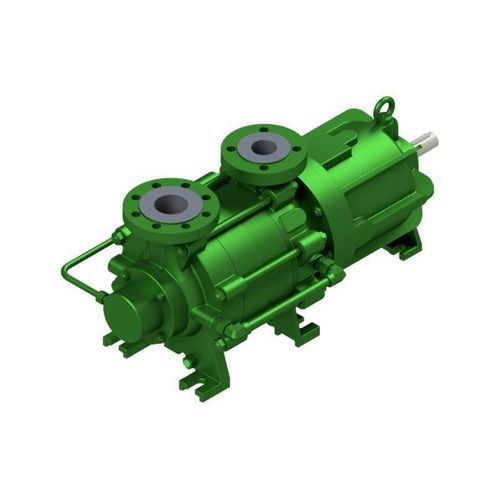

Pompa a canale laterale HZSM

per petrolioper carburanteper idrocarburi

Panoramica del prodotto
La serie HZSM è una pompa autoadescante a elementi, monostadio o multistadio, con accoppiamento magnetico permanente. La camera d'interspazio isola ermeticamente il fluido pompato dall'esterno. Un flusso di circolazione interno evacua il calore generato dalle perdite per correnti parassite.

Sfiatamento / principio di funzionamento
Il dispositivo di sfiatamento opera secondo il principio della pompa a canale laterale. All'avviamento il liquido presente nella pompa si miscela con l'aria nella linea di aspirazione formando una miscela liquido-gas; la girante di sfiatamento convoglia la frazione d'aria verso la mandata. La disposizione lato pressione dello stadio di sfiatamento garantisce lo spurgo completo della linea di aspirazione e del corpo pompa.

Accoppiamento magnetico e dispersione del calore
La pompa dispone di un accoppiamento magnetico permanente; la camera d'interspazio garantisce la separazione ermetica. Un flusso di circolazione interno rimuove il calore generato dalle perdite per correnti parassite.

Cuscinetti e tenuta
L'albero della pompa è supportato da cuscinetti a strisciamento in SiC sul lato fluido; l'albero motore è supportato da cuscinetti a sfere lubrificati a vita. Le boccole di usura su aspirazione e mandata sono di serie. La tenuta è assicurata dall'accoppiamento magnetico (separazione ermetica senza tenuta meccanica).

Compensazione della spinta assiale
La compensazione della spinta assiale avviene tramite un disco di sfiato a doppia faccia le cui camere di sfiato sono sollecitate sia dal lato mandata della pompa sia dalla pressione del primo stadio.

Applicazioni

• Petrolio & Gas
• Industria chimica
• Petrochimica
• Offshore
• Navalmeccanica / Marine
• Sistemi di rifornimento & Aviazione
• Depositi / Terminal
• Energie rinnovabili / Ingegneria ambientale

Note tecniche
* Pressioni e temperature maggiori su richiesta. ** Prestazioni dipendenti dalla dimensione e dalla velocità.

Caratteristiche tecniche / specifiche

• Q max: 600 m³/h [2640 g.p.m.]**
• H max: 500 m [1640 ft]**
• Pressione di esercizio: 16 bar [232 psi]*
• Campo di temperatura: fino a 100° C [212° F]*
• Velocità max.: 1750 min−1
• Tenuta: accoppiamento magnetico
• Installazione: orizzontale
• Bocca di aspirazione: verticale
• Autoadescante: sì
• Cuscinetti: volventi (azionamento), cuscinetti a strisciamento lato prodotto (SiC)
• Lubrificazione: grasso (cuscinetti a sfere dell'azionamento lubrificati a vita)
• Materiali: Duplex, leghe a base Ni, ghisa sferoidale / ghisa d'acciaio, ghisa austenitica
• Norme: ISO 15783
• Protezione Ex: Categoria 2 / Zona 1
